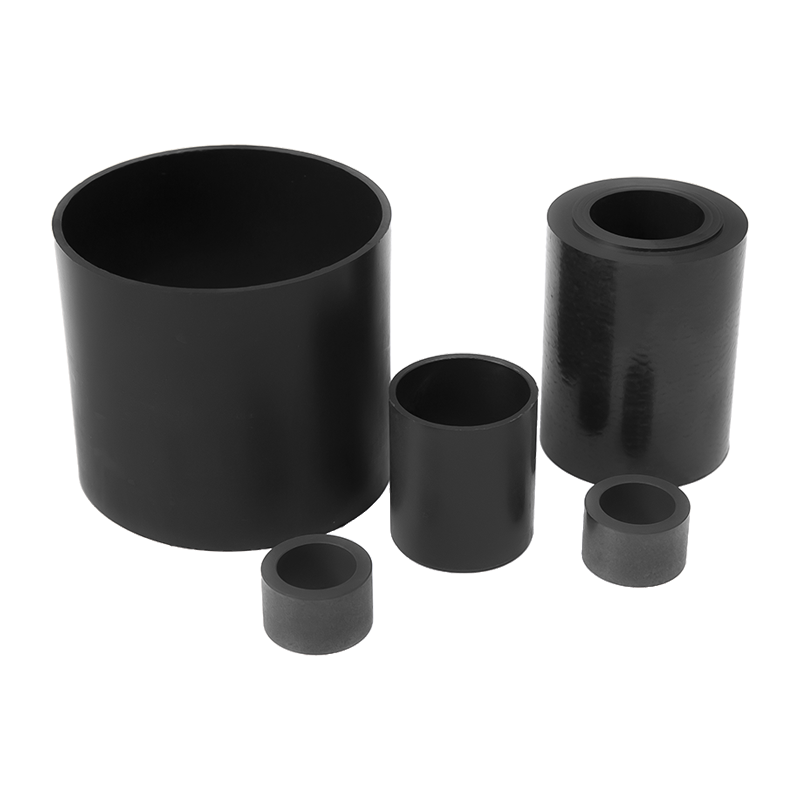

HZ-GSM 엔지니어링 플라스틱 슬라이딩 베어링

세계에서 가장 인기 있는 G 소재. G 시리즈 베어링은 다양한 분야의 다양한 요구 사항을 충족할 수 있으며 정말 다재다능합니다. 일반적인 응용 분야에는 중간 및 높은 최종 부하, 적당한 작동 온도 및 속도가 포함됩니다.

건식 작동, 유지 보수가 필요 없음
내마모성
먼지와 오물에 강함
저소음, 무공해
고성능 가격 비율

적합한 경우:
경제적인 만능 베어링
유지보수가 필요 없는 건식 작동
댐핑
높은 내마모성
먼지와 오물에 강함
고성능 가격 비율
보통에서 높은 하중까지 견딜 수 있음
평균 이하의 작동 속도
스윙 및 회전 운동에 사용됩니다.

다음에는 해당되지 않습니다:
벽면에 구멍을 뚫어야 할 때
우수한 내마모성이 요구되는 경우
보편적인 내화학성이 필요한 경우
온도가 130℃ 이상으로 유지되는 경우
수중 응용 분야에 사용됨

플라스틱 베어링의 재료 특성 표

일반실적		범용 베어링	빠르게 슬로우 모션 전문가	벽 두께가 단단합니다. 그리고 충격흡수	마라톤형 모든 샤프트 사용된다	하이테크 문제 전문가 고온에 강하다	흡수성이 낮아 경제적	범용 높은 매체 저항	음식과 접촉할 수 있음	고부하 애플리케이션
		G	제이	엠	에서	X	피	H	에이	질문
	밀도	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	색깔	다크 그레이	노란색	카본 블랙	노란색	검정색	검정색	회색	흰색	검정색
	엠aximum water absorption at 23°C/50% 상대 습도 [% 중량]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	엠aximum water absorption [% weight]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	슬라이딩 마찰 계수 스틸 샤프트에 대하여 [μ]	0.08- 0.15	0.06- 0.18	0.18- 0.40	0.08- 0.23	0.90- 0.27	0.06- 0.21	0.07- 0.20	0.05- 0.23	0.05- 0.15
	엠aximum PV (dry run)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
엠echanical properties	엠odulus of elasticity [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	인장강도 20°C에서 [엠Pa]	210	73	112	125	170	120	175	88	120
	압축강도 [엠Pa]	78	60	52	61	100	66	81	78	89
	에이llowable maximum surface static 압력(20°C) [엠Pa]	80	35	20	60	150	50	90	28	100
	쇼어 D 경도	81	74	79	77	85	75	87	76	83
피hysical and thermal properties	엠aximum temperature 연속 작동 시 [°C]	130	90	80	90	250	130	200	90	135
	엠aximum temperature 짧은 작동 중 [°C]	220	120	170	180	315	200	240	110	155
	엠inimum operating temperature [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	열전도율 [W/m·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	열팽창 계수(23°C에서) [K-1·105]	9	10	10	9	5	4	4	11	5
전기 전도성	체적저항률 [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
전기 전도성	표면 저항 [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

슬라이딩 베어링의 표준 미터법 치수는 ISO3547-1 표준을 준수하며 특수 치수가 제공됩니다.

유형				크기
엠aterial	스트레이트 세트	엠etric system	베어링	에서ner meridian d1	외경 d2	길이b
G	S	엠	비	08	10	08
제이	초	엠	비	08	0	08
에서	S	엠	비	08	0	08
H	초	엠	비	08	0	08
X	초	엠	비	08	10	08
에이	초	엠	비	08	10	08

2) 모따기와 d1의 관계 2) 두께<1mm, 모따기=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0.3 0.5 0.8 1.2

d1	d1 공공 심부름 E10	d2	시트 홀 H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
