재료 구조 이 소재는 특히 고부하, 간헐적인 진동 동작에 대해 유지 관리가 필요 없는 베어링 솔루션을 제공합니다. 청동 내의 고체 윤활제는 청...

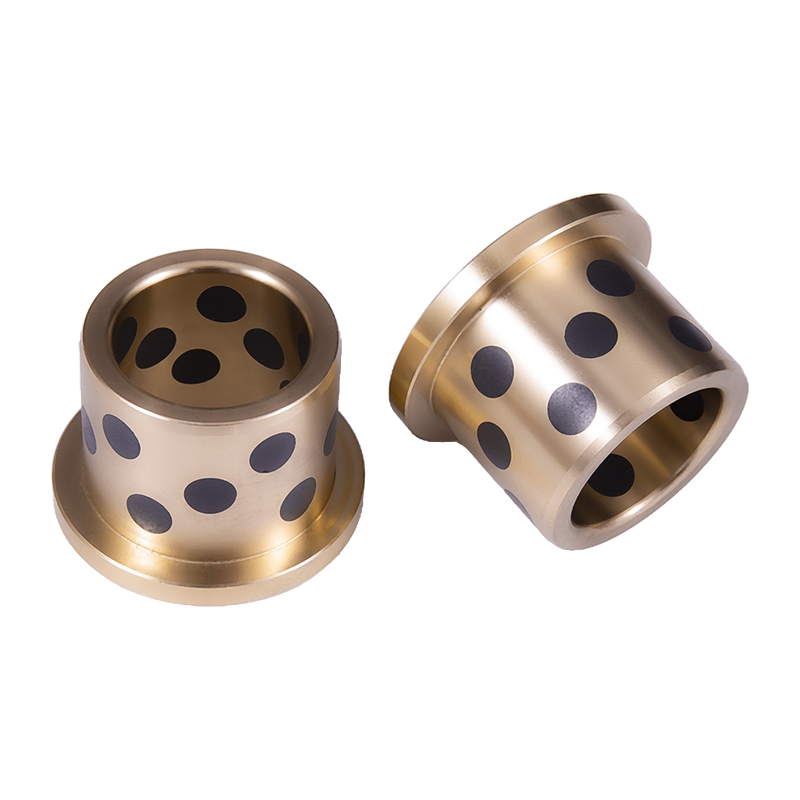

HZ-JFB 플랜지 흑연-구리 부싱은 먼지가 많거나 건조하거나 고열 조건에서 자체 윤활을 위해 내장 흑연을 통합합니다. 플랜지형 설계는 축방향 이동을 방지하...

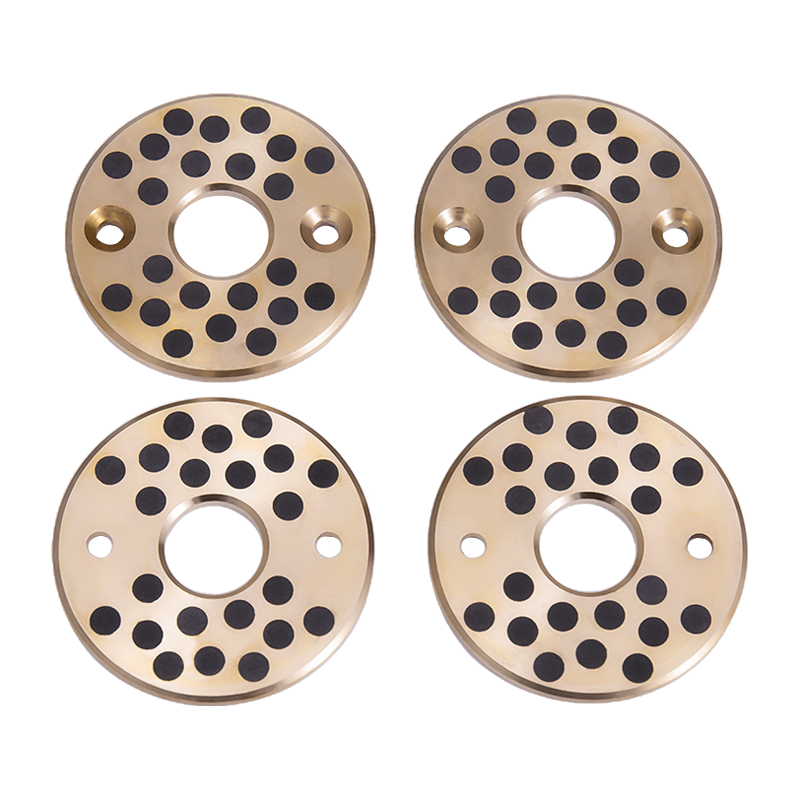

HZ-JSP 고경도 흑연 슬라이더는 고순도 흑연 소재로 만들어졌으며 내마모성과 고온 안정성이 뛰어납니다. 낮은 마찰계수와 우수한 자기 윤활 성능으로 인해 고...
구리 합금 상감 고체 윤활제 자기 윤활 베어링은 구리 합금의 내마모성과 고체 윤활제의 자기 윤활 성능을 결합하여 사용 중 오일링 및 유지 관리가 필요하지 않습니다. 자동차 및 기관차 생산라인, 터빈, 저수지 작업/사고 도어, 플라스틱 기계, 펀치 프레스 주변 장비 등 고하중, 간헐적 또는 요동 동작에 널리 사용되는 제품입니다. 작업 조건에 따라 다양한 유형의 구리 합금을 제공할 수 있습니다.
Zhejiang Huazhou Technology Co., Ltd.는 다음을 제조합니다. HZ-JDB 흑연 구리 슬리브 제품군 — 고부하, 간헐적 및 진동 동작에서 오일링 없이 작동하는 고체 흑연 윤활제가 내장된 구리 합금 부싱입니다. 우리는 후저우 Nanxun 공장에서 중국 HZ-JDB 흑연 구리 슬리브 제조업체로 이를 생산하며 자동차 생산 라인, 물 제어 게이트, 플라스틱 기계, 펀치 프레스 주변 장치, 터빈 및 유사 장비에 대한 표준 미터법 크기 및 맞춤형 구성을 공급합니다.
제품군에는 직선 슬리브, 플랜지 슬리브 및 고경도 흑연 슬라이더가 포함됩니다. 각 변형은 동일한 작동 원리를 사용합니다. 청동 또는 황동 매트릭스를 통해 분포된 흑연 플러그는 전사 필름을 샤프트에 증착하므로 그리스나 오일을 보충할 수 없는 경우에도 베어링은 낮은 마찰 계수를 유지합니다.
우리는 HZ-JDB 흑연 구리 슬리브 범주에 따라 세 가지 제품 유형을 공급합니다. 선택은 하중 방향, 하우징 설계 및 응용 분야에 축 방향 위치 또는 슬라이딩 인터페이스가 필요한지 여부에 따라 달라집니다.
| 제품 유형 | 디자인 특징 | 일반적인 애플리케이션 적합성 |
|---|---|---|

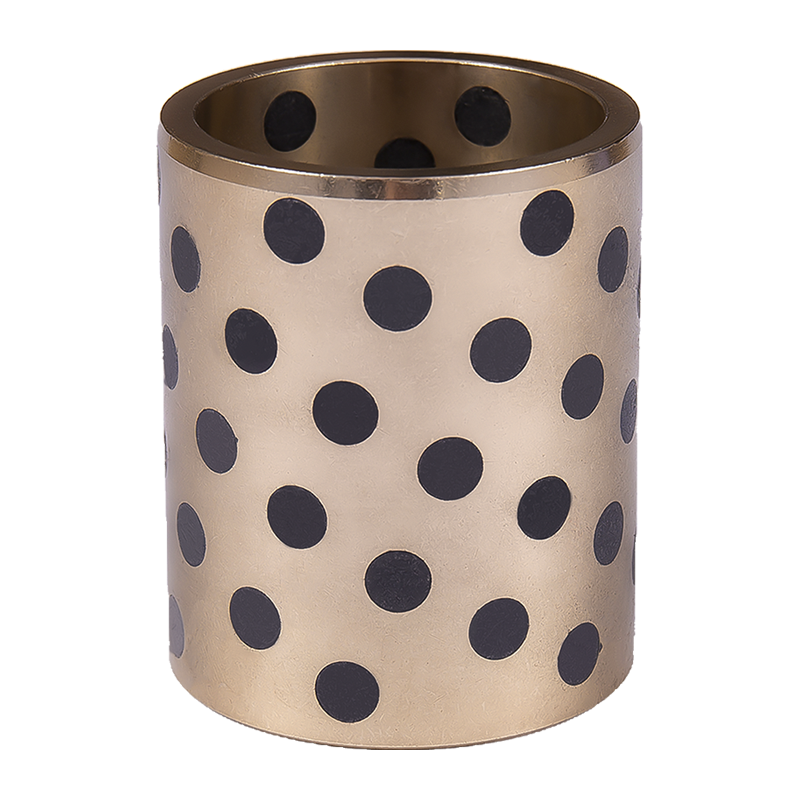

| HZ-JDB 내마모성 흑연 구리 부싱 | 직선 원통형 슬리브, 청동 매트릭스의 흑연 플러그 | 자동차 라인, 댐 게이트, 플라스틱 사출기, 컨베이어 |
| HZ-JFB 플랜지 흑연 구리 슬리브 | 축 위치 및 하중 분산을 위한 통합 플랜지 | 펌프, 컨베이어, 스티어링 어셈블리, 먼지가 많거나 열이 높은 위치 |
| HZ-JSP 고경도 흑연 슬라이더 | 슬라이딩 가이드 및 씰용 고순도 흑연 블록 | 고온로 장비, 슬라이딩 가이드, 씰링 부품 |
윤활 금속 인터페이스도 필요한 응용 분야의 경우 HZ-090 단일 금속 구리 슬리브와 HZ-800 바이메탈 복합 베어링 커버가 동일한 공장 내에서 오일 홈 및 강철 지지 옵션을 제공합니다.
우리는 여러 구리 합금 등급의 HZ-JDB 부싱을 가공하여 베어링을 하중, 온도 및 윤활 조건에 맞출 수 있습니다. 아래 표에는 제안서를 준비할 때 우리가 작업하는 주요 기술 지표가 요약되어 있습니다.
| 등급 | 소재 | 최대 하중(N/mm²) | 최대 온도(°C) | 최대 건조 속도(m/s) |
|---|---|---|---|---|
| JDB-1 | CuZn25Al6Fe3Mn4 | 100 | 300 | 0.4 |
| JDB-2 | CuSn6Zn6Pb3 | 60 | 350 | 2 |
| JDB-3 | 강철 CuSn6Zn6Pb3 | 70 | 300 | 2 |
| JDB-4 | HT250 | 60 | 400 | 0.5 |
| JDB-5 | GCR15 | 250 | 350 | 0.1 |
JDB-1은 수분 노출을 포함하여 건식 및 유분 혼합 작업에 적합한 범용 등급입니다. JDB-2는 저부하, 고온 위치에 적합합니다. JDB-3은 강철 지지대와 청동 라이닝을 결합하여 비용을 절감합니다. JDB-4는 기계적 요구가 낮은 JDB-2를 대체합니다. JDB-5는 무거운 리프팅 지지대를 위한 강화 등급이지만 강철 매트릭스는 물, 산 또는 알칼리 접촉용으로 설계되지 않았습니다.
직선형 HZ-JDB 슬리브는 보어 8mm~150mm의 표준 미터법 크기로 생산되며 요청 시 추가 크기도 제공됩니다. 플랜지형 HZ-JFB 슬리브는 플랜지 직경이 하우징 숄더에 일치하는 10mm ~ 120mm 보어 범위입니다. HZ-JSP 흑연 슬라이더는 폭 28mm~150mm, 길이 75mm~350mm로 제공됩니다.
또한 프로젝트에서 한 공급업체의 다양한 베어링 유형을 혼합해야 하는 경우 HZ-10 자체 윤활 베어링 및 HZ-20 경계 윤활 베어링과 같은 관련 자체 윤활 제품도 생산합니다.
HZ-JDB 흑연 구리 슬리브는 윤활 간격을 안정적으로 유지할 수 없는 곳에 사용됩니다. 내장된 흑연은 지속적인 고체 윤활막을 제공하므로 베어링은 먼지가 많거나 건조하거나 고열 조건에서도 계속 작동합니다. 일반적인 위치에는 자동차 및 기관차 생산 라인, 터빈 연결 장치, 저장소 작업 및 사고 도어, 플라스틱 기계, 펀치 프레스 주변 장치 및 건설 기계 피벗이 포함됩니다.
고하중, 간헐적 또는 진동 운동의 경우 구리 합금 매트릭스는 압축 하중을 전달하는 반면 흑연은 접촉 표면의 마찰을 줄입니다. 구리의 열 전도성은 베어링 인터페이스에서 발생하는 열을 방출하는 데 도움이 되어 연속 사용 장비의 안정적인 작동을 지원합니다.
우리 공장은 품질 관리 시스템에 따라 운영되며 자동차 공급에 대한 IATF16949 인증을 보유하고 있습니다. 우리는 들어오는 구리 합금을 검사하고 흑연 플러그 배치를 제어하며 포장하기 전에 도면과 비교하여 보어, OD 및 길이를 확인합니다. 프로젝트 주문의 경우 치수 검사 기록과 자재 인증서를 배송과 함께 제공할 수 있습니다.
승인 테스트에는 일반적으로 맞춤, 표면 상태, 흑연 분포 및 필요한 경우 샘플 기반의 실행 점검이 포함됩니다. 우리는 납품된 부싱이 도면 및 작업 조건과 일치하도록 생산 전에 고객과 검사 계획을 합의합니다.
적합한 HZ-JDB 흑연 구리 슬리브 제안을 준비하려면 다음과 같은 프로젝트 입력이 필요합니다. 데이터가 완전할수록 등급, 크기 및 흑연 패턴을 더 정확하게 일치시킬 수 있습니다.
해당 내용을 당사 제품문의를 통해 보내주시면 권장 Grade, 치수, Graphite 레이아웃을 확정해 드립니다. 샘플은 3일 만에 생산되며 자체 윤활 베어링 라인을 통해 일일 생산량이 500,000개에 달합니다.
HZ-JDB 부싱은 가공된 하우징에 압입 방식으로 설치됩니다. m6 외부 직경과 F7 보어는 추가 패스너 없이 슬리브를 고정하는 데 필요한 간섭을 생성합니다. 플랜지형의 경우 플랜지가 하우징 면에 안착되어 축방향 이동을 방지합니다. 조립 중 흑연 플러그의 손상을 방지하기 위해 하우징 보어에 리드인 모따기를 권장합니다.
일단 설치되면 베어링에 정기적인 윤활이 필요하지 않습니다. 유지보수 점검은 마모 깊이, 샤프트 표면 상태 및 과열 징후에 중점을 둡니다. 흑연 필름은 자체 재생되기 때문에 초기 윤활 필름이 교란되더라도 부싱은 계속 작동합니다. 교체는 동일한 압입 절차를 따르며, 원본 도면에 예비 부싱을 공급합니다.
HZ-JDB는 방사형 하중용 직선형 원통형 슬리브입니다. HZ-JFB는 베어링을 축 방향으로 배치하고 더 큰 하우징 영역에 하중을 분산시키는 통합 플랜지를 추가합니다. 둘 다 동일한 구리-흑연 자체 윤활 원리를 사용합니다.
예. 내장된 흑연은 고체 윤활을 제공하므로 베어링은 오일이나 그리스 없이 작동합니다. 공회전은 먼지가 많고 온도가 높거나 윤활이 불가능한 접근 불가능한 위치에서 흔히 발생합니다.
JDB-1은 최대 100N/mm² 및 300°C의 일반 고부하 작업을 처리합니다. JDB-5는 무거운 호이스팅 지지대에 대해 최대 250N/mm²를 지원하지만 물, 산 또는 알칼리에는 지원되지 않습니다. JDB-2 및 JDB-4는 저부하, 고온 위치를 포괄합니다.
우리는 고객 도면에서 맞춤형 보어, 길이, 플랜지 및 흑연 분포를 가공합니다. 표준 미터법 크기는 직선 슬리브의 경우 8~150mm 보어, 플랜지 유형의 경우 10~120mm를 포괄하며 요청 시 추가 크기를 사용할 수 있습니다.
샤프트 및 하우징 치수, 하중, 속도, 온도, 윤활 상태, 수량 및 납품 일정. 도면이나 샘플은 정확한 구성을 확인하는 데 도움이 됩니다. 문의사항에 대해서는 근무일 기준 12시간 이내에 답변해 드립니다.
운반 중에 가공된 표면과 흑연 플러그를 보호하기 위해 부싱이 포장되어 있습니다. 우리는 주문과 함께 포장, 라벨링 및 배송 범위를 확인하며 프로젝트 배송에 대한 검사 기록 및 자재 인증서를 포함할 수 있습니다.
