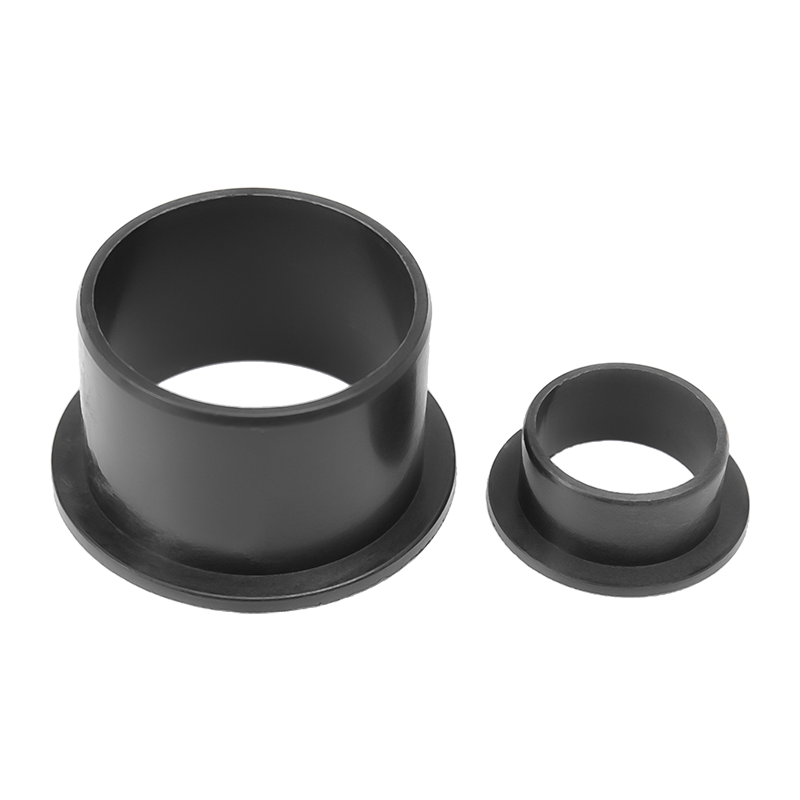

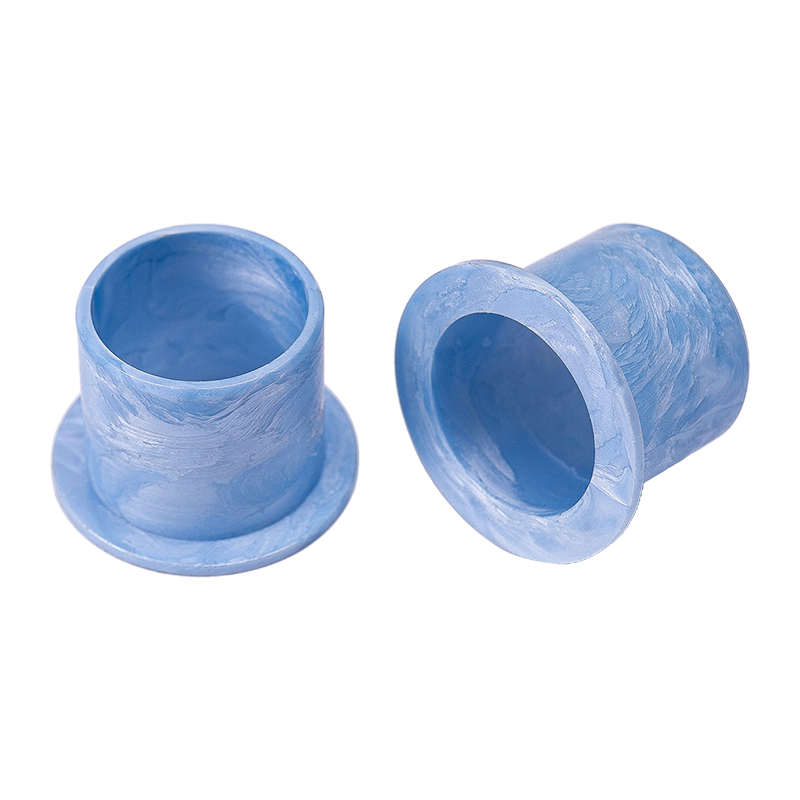

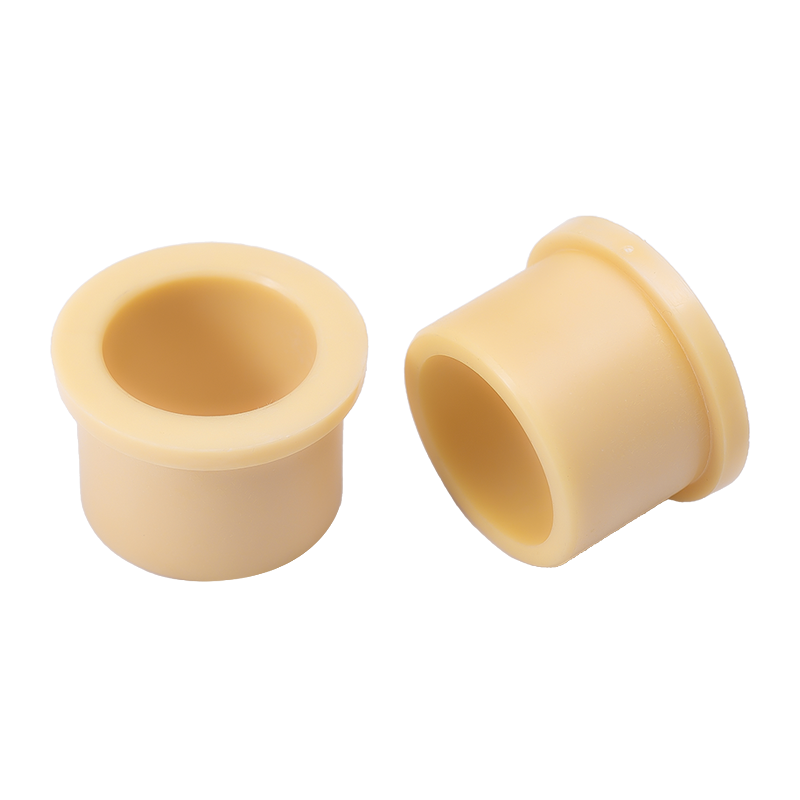

HZ-GFM 플랜지 베어링은 통합 플랜지 설계 덕분에 반경 방향 하중 용량과 축 정렬 제어를 결합합니다. 열 안정화 폴리머로 제작된 이 제품은 자동차 연결 장치, HVAC 댐퍼 또는 자재 취급 시스템의 간헐적인 충격 하중과 정렬 불량을 견딜 수 있습니다.
핵심 기능
플랜지 설계: 축 방향 드리프트를 방지합니다. 연성 소재 하우징에 장착을 단순화합니다.
재질: 높은 내열성을 위한 유리 섬유 강화 PA66 또는 PEEK(단기간 최대 180°C).
설치: 빠른 조립을 위해 압입 도구(예: PT-1350 시리즈)와 호환됩니다.
응용 분야: 양방향 안정성이 필요한 펌프 하우징, 전동 액추에이터 가이드 및 컨베이어 롤러.
플랜지 베어링의 표준 미터법 치수는 ISO3547-1 표준을 따르며 특수 치수가 제공됩니다.
| 유형 | 크기 | |||||
| 소재 | 플랜지 부싱 | 미터법 | 베어링 | 네이징D | 외경 d2 | 길이 H |
| G | 에프 | 엠 | 비 | 10 | 12 | 09 |
| 제이 | 에프 | 엠 | 비 | 10 | 12 | 09 |
| 에서 | 에프 | 엠 | 비 | 10 | 12 | 09 |
| H | 에프 | 엠 | 비 | 10 | 12 | 09 |
| X | 에프 | 엠 | 비 | 10 | 12 | 09 |
| 에이 | 에프 | 엠 | 비 | 10 | 12 | 09 |

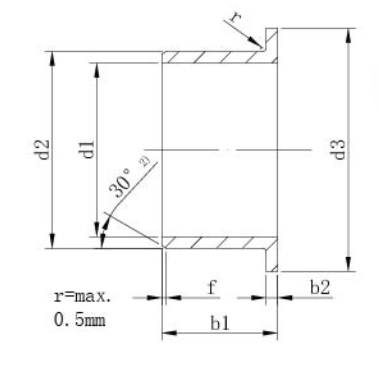

모따기와 d1의 관계 2) 두께<1mm, 모따기=20 °
d1(mm): C1-6 C6-12 C12-30 C>30
f(mm): 0.3 0.5 0.8 1.2
크기: mm
| d1 | d1 공차 | D2 | 시트 홀 H7 | d3 d13 | b2 -0.14 | 비1 H13 | |||
| 05 | 0.068 | 07 | 0.015 | 11 | 1.0 | 05 |
|
|
|
| 06 | 08 | 12 | 1.0 | 04 | 06 | 08 | 10 | ||
| 08 | 0.083 | 10 | 15 | 1.0 | 06 | 08 | 10 |
| |
| 10 | 12 | 0.018 | 18 | 1.0 | 07 | 09 | 12 | 15 | |
| 12 | 0.102 0.032 | 14 | 20 | 1.0 | 09 | 12 | 15 | 20 | |
| 14 | 16 | 22 | 1.0 | 12 | 17 |
|
| ||
| 15 | 17 | 23 | 1.0 | 09 | 12 | 17 |
| ||
| 16 | 18 | 24 | 1.0 | 12 | 17 | 21 |
| ||
| 18 | 20 | 0.021 | 26 | 1.0 | 09 | 12 | 22 |
| |
| 20 | 0.124 0.040 | 23 | 30 | 1.5 | 11 | 16 | 21 |
| |
| 25 | 28 | 32 | 1.5 | 11 | 16 | 21 |
| ||
| 30 | 34 | 0.025 | 42 | 2.0 | 16 | 26 | 40 |
| |
| 40 | 0.150 | 44 | 52 | 2.0 | 16 | 26 | 50 |
| |
| 50 | 55 | 0.030 | 63 | 2.0 | 25 | 60 |
|
| |
| 60 | 0.180 | 65 | 73 | 2.0 | 30 | 50 | 50 | 70 | |
