HZ-FR 청동 와이어 메쉬 PTFE 소프트 벨트 베어링

적용범위

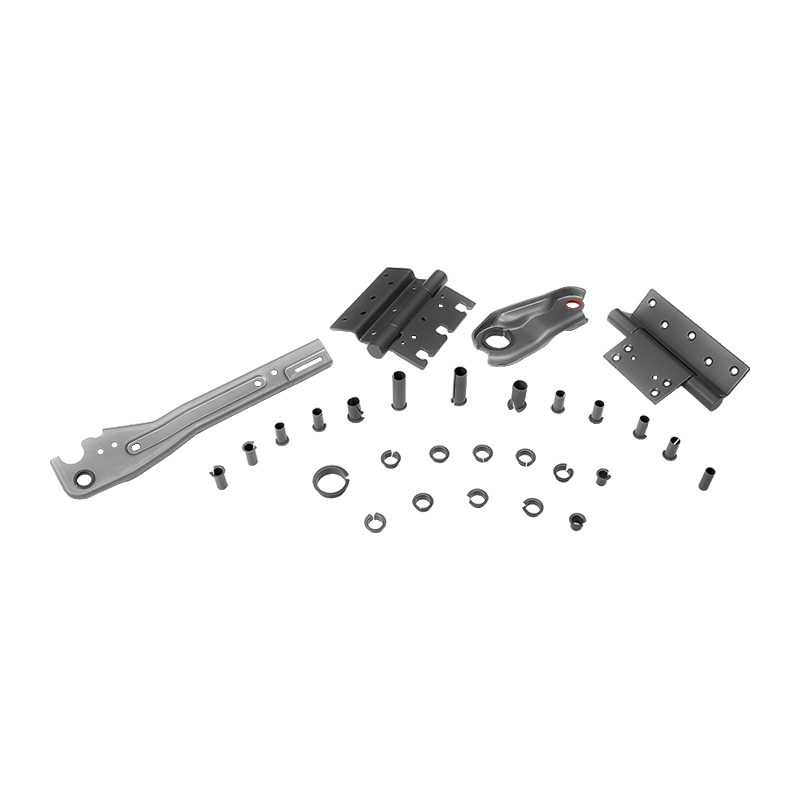

현재 섬유 기계, 구면 베어링, 자동차 도어 힌지 등에 널리 사용됩니다.

기술 날짜

기술지원

베어링 선택

HZ 부시는 다양한 작업 조건에 따라 다양한 종류의 베어링 재료를 개발했으며 사용자는 베어링 작업 환경, 하중, 속도, 마모, 저항 요청, 이동 방법, 설치, 재료 비용 등에 따라 재료 기반을 선택할 수 있습니다.

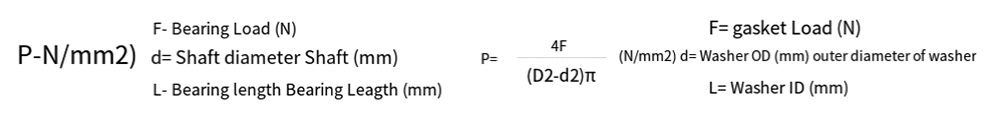

베어링 하중

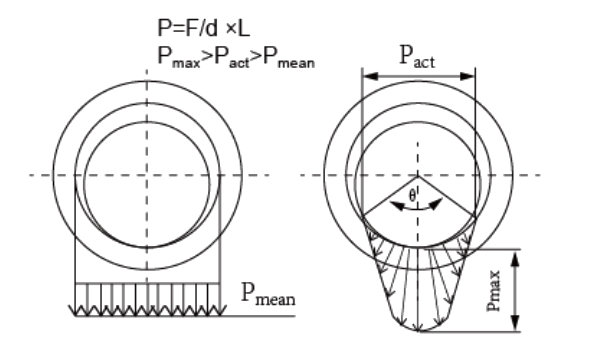

원통형 부시, 플랜지 부시 / 스러스트 와셔

틈새 계수로는 부시 모따기, 오일 홈 등이 있습니다. 실제 하중(Pact)은 계산 이론(Pmean)보다 높습니다.

속도

회전운동 / 요동운동 / 왕복운동

PV=PXV(N/mm2xm/s)

PV는 특정 베어링 하중 p와 미끄럼 속도 V의 곱으로 매우 중요한 설계 데이터입니다. PV 값이 낮을수록 서비스 수명이 길어지도록 설계하는 것이 좋습니다. 또한 최대값을 초과하지 마세요. 재료 하중, 속도, 온도. 그리고 가능하면 낮추세요.

슬라이딩 부싱 및 하우징 설치

HZ 부시는 등유나 경유로 깨끗이 세척한 후 엔진 오일에 담근 후 건조시켜야 합니다. 부시를 하우징에 설치할 때 부시가 하우징 내에서 회전하거나 축 방향으로 움직이지 않도록 하고 동시에 외부 표면이 베이스 구멍에 완전히 접촉되도록 하십시오. 일반적으로 접촉 면적을 7o% 이상 보장하여 내하중 및 마찰열 전달을 향상시킵니다. HZ 부시의 내부 표면은 자체 윤활 플라스틱으로 만들어졌으며 외부 표면은 강철 지지대입니다. 강철 대 강철의 마찰 계수는 강철 대 플라스틱의 마찰 계수보다 더 큽니다. 따라서 작업 시 액슬 슬리브가 베이스에서 움직이는 것을 방지하고 외경의 큰 단단히 끼워맞춤으로 인해 내부 구멍이 변형되거나 너무 커지는 것을 방지하는 가벼운 등급의 밀착형을 선택해야 합니다.

고압 작업 조건에서는 액슬 슬리브의 바깥쪽 원이 피해야 합니다. 여기서는 두 가지 방법이 권장됩니다.

1. 액슬 슬리브의 외경을 늘리고 코어 스틱을 교정하여 내부 구멍의 변형을 교정할 수 있습니다.

2. 설치 시 하우징에 ZY 801 산소 싫어하는 접착제를 바르면 액슬 슬리브와 베이스 구멍 사이의 결합 강도가 강화됩니다.

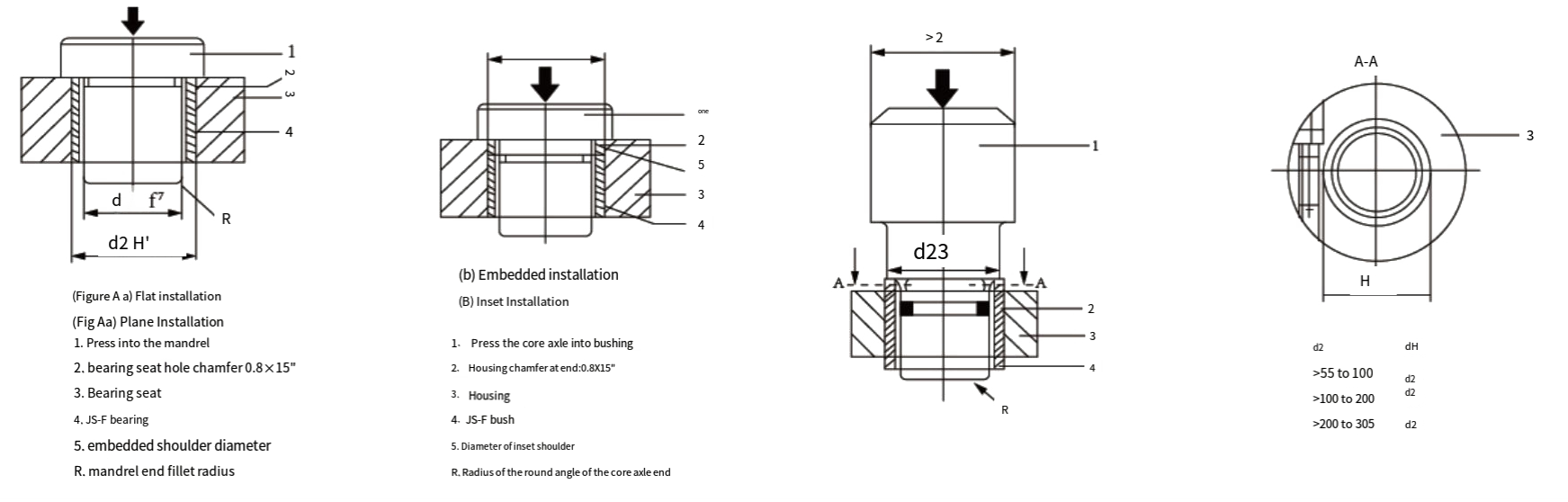

부시(외경 <55mm)의 경우 핸들이 있는 코어 축을 사용하여 부시를 하우징 안으로 조심스럽게 밀어 넣습니다.그림A.

부시(외경 >55mm)의 경우, 어깨가 있는 손잡이, "O" 링 및 보조 원을 사용하여 부시를 하우징 안으로 부드럽고 조심스럽게 누릅니다.그림 B.
