HZ-090 단일 금속 구리 슬리브 제조업체

HZ-090 시리즈 범위 및 응용 분야 적합성

HZ-090 제품군은 벽이 얇은 고밀도 구리 합금 스트립을 중심으로 제작되었습니다. 기존 주조 구리 슬리브와 비교하여 압연 스트립 구조는 수축 다공성을 방지하고 하중 지지력을 높이며 마모 및 피로 저항을 향상시킵니다. 마찰 표면에 직접 오일 구멍, 피트 및 홈을 생성하여 각 슬리브에 그리스를 유지하고 재윤활 간격을 연장합니다.

이 부싱은 중~고부하, 중~저속, 습하고 고온 조건에 적합합니다. 일반적인 설치에는 리프팅 장비, 건설 및 야금 기계, 임업 및 농업 도구, 공작 기계 및 자동차 조향 또는 제동 구성 요소가 포함됩니다.

재료 및 구성 선택

카탈로그 기본값이 아닌 작업점에서 합금과 벽 두께를 선택합니다. 주석 청동 등급은 가장 높은 하중과 온도 마진을 제공합니다. 황동 등급은 하중이 보통인 경우 우수한 가공성과 내식성을 제공합니다. 스트립은 고밀도로 압연된 후 해당 용도에 필요한 오일 특성 패턴으로 형성 및 마감됩니다.

• 합금 옵션: CuSn8P 주석 청동(QSn8-0.3 또는 QSn6.5-0.1) 및 CuZn31Si 황동(H62 또는 H68).
• 벽 구조: 소형 조립 봉투용 얇은 벽 압연 스트립; 플랜지 및 고축 하중 설계를 위한 견고한 청동.

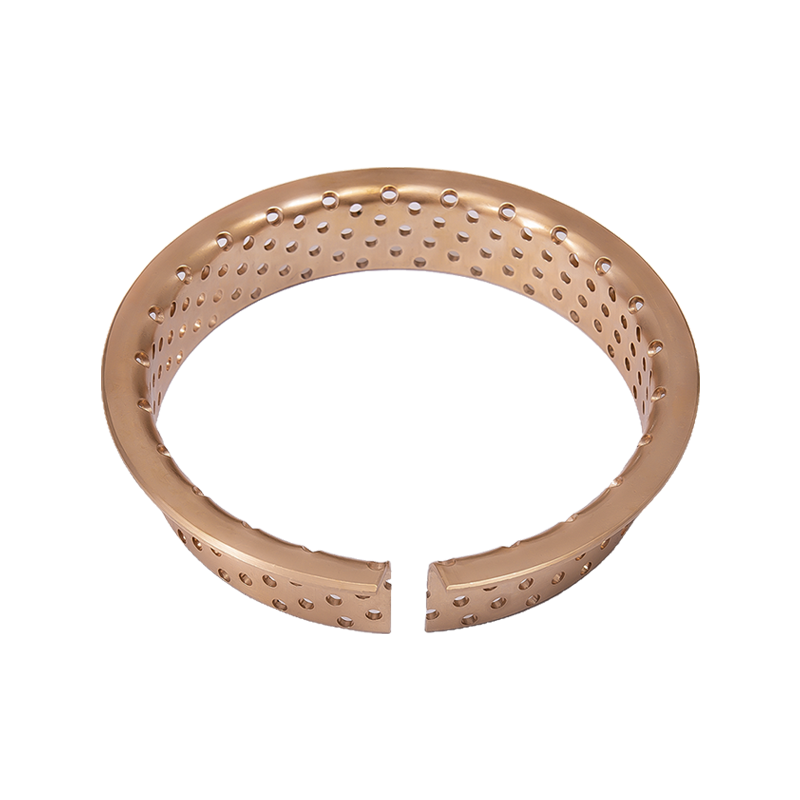

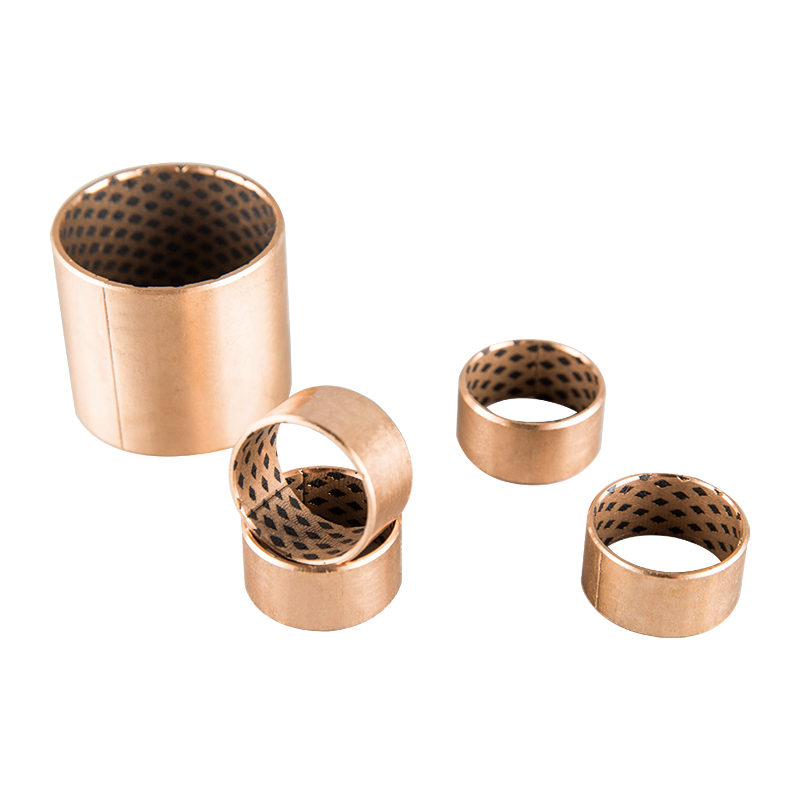

• 오일 특징: 직선형 오일 홀, 다이아몬드 패턴 홈, 천공 구멍, 오일 피트 또는 일반 보어.
• 최종 양식: 직선 슬리브, 플랜지 슬리브, 스러스트 플레이트, 압력 베어링, 판자 또는 슬라이드 플레이트.
• 조립: 가공된 하우징에 압입; 씰을 양쪽 끝에 장착하기 전에 그리스를 도포합니다.

주요 사양 및 작동 범위

아래 표에는 주요 HZ-090 하위 유형에 대해 공개된 성능 제한이 요약되어 있습니다. 최종 도면을 확인하기 전에 부싱을 하중, 속도 및 온도에 맞추는 데 사용하십시오.

구성 및 사용자 정의

표준 제품에는 직선 부싱, 스러스트 플레이트 및 압력 베어링이 포함됩니다. 비표준 작업에는 직선 부싱, 스러스트 플레이트, 판자, 베어링 부싱, 슬라이드 플레이트 및 강철 부싱 어셈블리가 포함됩니다. 윤활 방식과 현장 오염 정도에 맞춰 오일 홀, 피트, 홈을 가공합니다.

대량 프로그램의 경우 3일 만에 샘플을 생산하고 공장 전체에서 일일 생산량 500,000개를 지원합니다. 툴링과 다이는 내부에 보관되어 프로세스 체인을 다시 시작하지 않고도 보어, 벽, 플랜지 및 홈 형상을 조정할 수 있습니다.

품질, 설치 및 서비스 용이성

Huazhou는 품질 관리 시스템을 운영하고 있으며 IATF16949 자동차 인증 및 국가 하이테크 기업 인정을 보유하고 있습니다. 포장하기 전에 들어오는 스트립, 성형된 부싱 및 완성된 오일 특성을 승인된 도면과 비교하여 점검합니다.

• 설치: 슬리브를 깨끗하고 버가 없는 하우징에 밀어 넣습니다. 엔드 씰을 장착하기 전에 그리스를 바르십시오.
• 적합: 크립 또는 보어 왜곡을 방지하기 위해 도면에 대한 하우징 보어 및 샤프트 공차를 확인하십시오.
• 유지보수: 오일 구멍과 홈은 그리스를 유지하여 일반 청동 부싱에 비해 재윤활 간격을 연장합니다.
• 예비품: 교체 슬리브는 반복 주문을 위해 동일한 툴링으로 생산됩니다.

관련 베어링 범위

듀티 사이클이 그리스 윤활 청동에서 멀어지는 경우, 우리는 동일한 공장에서 인접한 제품군을 공급합니다. HZ-10 자기 윤활 베어링 유지보수가 필요 없는 위치를 커버하는 동시에 HZ-800 바이메탈 복합 베어링 고하중 윤활 용도에 적합합니다. 흑연 구리 슬리브, 스러스트 와셔 및 엔지니어링 플라스틱 베어링은 혼합 재료 어셈블리의 범위를 완성합니다.

귀하의 솔루션을 구성하기 위해 당사가 사용하는 정보

제안서를 준비하기 위해 우리는 아래 애플리케이션 데이터를 바탕으로 작업합니다. 도면이 이미 존재하는 경우 이에 대해 견적을 내고 오일 특성 패턴과 합금 등급을 확인합니다.

• 샤프트 직경, 하우징 보어 및 슬리브 길이 또는 플랜지 치수.
• 방사형 하중, 축방향 하중 및 모션이 회전하는지 또는 진동하는지 여부.
• 샤프트 속도 또는 스트로크 주파수 및 결과 PV 값.
• 작동 온도 범위 및 주변 조건(먼지, 습기, 세척).
• 윤활 방법: 그리스, 오일 또는 초기 충전만.
• 필요한 오일 특징 패턴: 구멍, 다이아몬드 홈, 피트 또는 일반 보어.
• 연간 수량, 배치 크기 및 포장 또는 표시 요구 사항.

자주 묻는 질문

HZ-090 단일 금속 구리 슬리브의 주요 장점은 무엇입니까?

얇은 벽 압연 스트립 구조는 조립 공간과 청동 재료를 절약하는 동시에 높은 밀도, 수축 기공 없음 및 강력한 내하력을 제공합니다. 오일 주입구와 홈에 그리스가 저장되어 윤활 간격이 늘어납니다.

어떤 산업에서 HZ-090 부싱을 사용합니까?

그들은 농업 기계, 건설 및 엔지니어링 기계, 자동차 조향 및 제동 시스템, 리프팅 장비, 야금, 임업 및 공작 기계에 널리 사용됩니다.

Huazhou에서는 맞춤형 오일 그루브 패턴과 플랜지 버전을 생산할 수 있습니까?

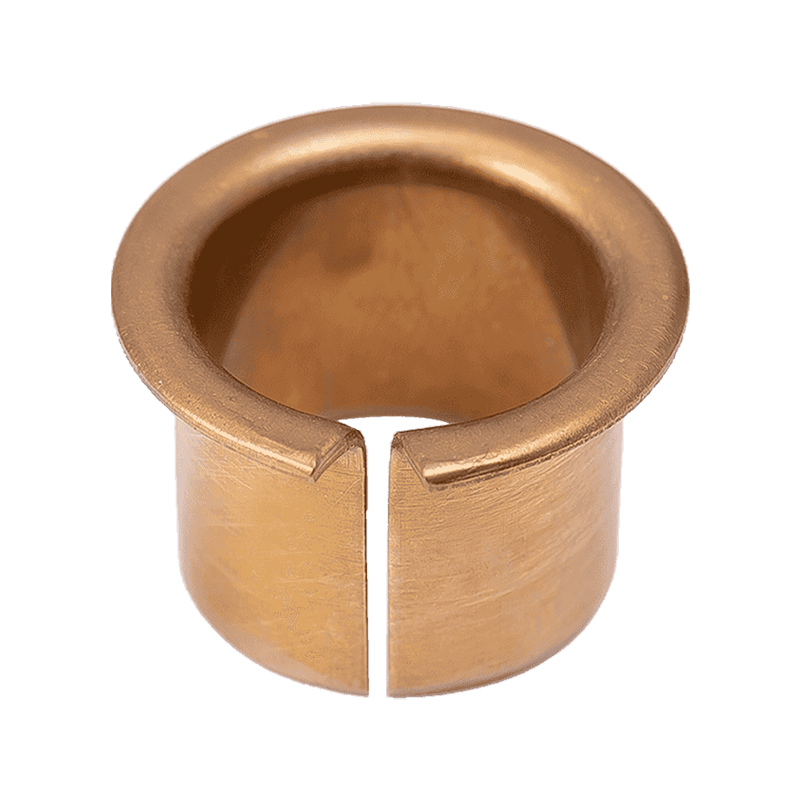

예. 마찰면에 오일 홀, 다이아몬드 패턴 홈, 피트 및 플랜지를 가공합니다. HZ090F와 같은 플랜지 버전은 축 방향 위치를 제공하고 기어박스, 펌프 및 컨베이어 시스템에 설치를 단순화합니다.

HZ090 주석 청동과 HZ092 황동 부싱의 차이점은 무엇입니까?

HZ090은 최대 동적 하중이 100MPa이고 선형 속도가 2.5m/s인 CuSn8P 주석 청동을 사용합니다. HZ092는 90MPa 및 1.5m/s의 CuZn31Si 황동을 사용하므로 황동 내식성이 유용한 저부하, 저속 위치에 적합합니다.

HZ-090 부싱 견적은 어떻게 요청하나요?

샤프트 및 하우징 치수, 하중, 속도, 온도, 윤활 방법 및 연간 수량을 보내십시오. 근무일 기준 12시간 이내에 답변을 드리며, 평가를 위해 3일 이내에 샘플을 생산할 수 있습니다.
