HZ-800 바이메탈 복합 베어링 제조업체

HZ-800 제품군의 내용

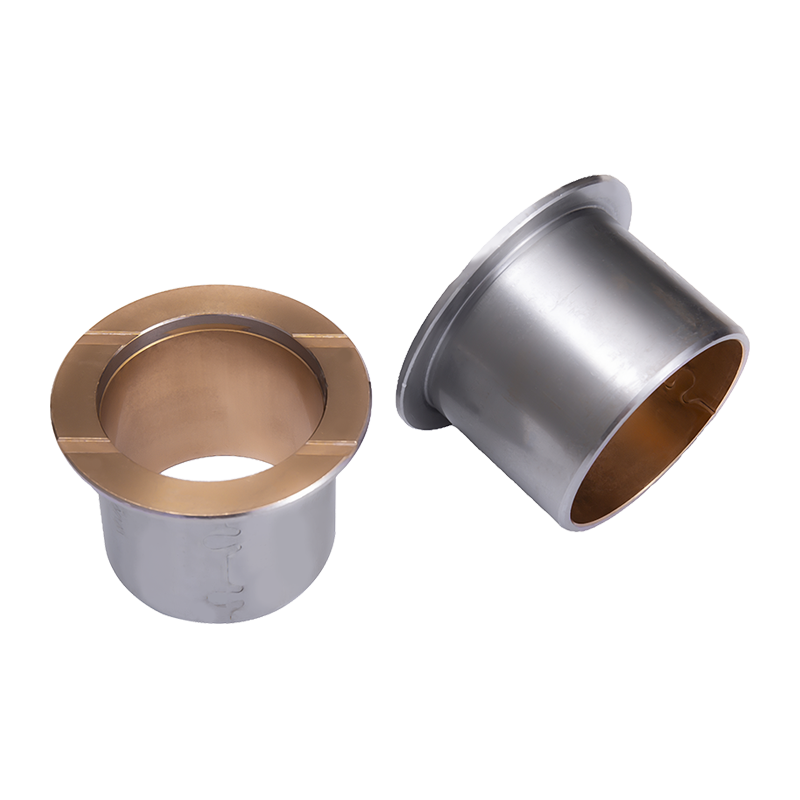

모든 HZ-800 부품은 동일한 바이메탈 구조를 공유하지만 표면 마감 및 윤활 기능이 작업 지점으로 선택됩니다. 부드러운 판 변형은 일반 슬라이딩 면으로 실행됩니다. 오일 그루브 변형에는 적재 영역 전체에 윤활유를 분배하는 가공된 채널이 있습니다. 구리 도금 변형은 열 전도성 및 길들이기 동작을 위해 전기 도금 층을 추가합니다. 흑연 내장 및 용접 플랜지 버전은 특정 장착 및 윤활 조건에 맞게 제품군을 확장합니다.

재료 등급 및 하중 제한

라이닝 합금은 허용 하중, 경도 및 온도 상한을 결정합니다. 우리는 각각 국제적으로 인정된 동등 등급을 갖춘 5가지 표준 등급을 생산하므로 하우징을 재설계하지 않고도 SAE, GLYCO 또는 JIS 코드를 참조하는 도면을 Huazhou 재료에 일치시킬 수 있습니다.

• HZ800 / CuPb10Sn10 — 청동 경도 HB 70-100, 허용 최대 동적 하중 65 N/mm², 최대 온도 260 °C. 충격이 크고 진동이 심한 부시와 와셔에 적합한 제품군 중 가장 강력한 등급입니다.
• HZ720 / CuPb24Sn4 — HB 45–70, 38N/mm², 170°C. 중간 하중, 중간 속도 작업에 대한 우수한 피로 강도 및 슬라이딩 성능.
• HZ700 / CuPb30 — HB 30–45, 25N/mm², 150°C. 이물질에 대한 발작 저항 및 내성; 고속 엔진의 메인 베어링.
• HZJ20 / AlSn20Cu(무연) — HB 30–40, 30N/mm², 200°C. 중간 정도의 하중, 하프 부시 및 압축기 또는 냉장고 베어링에 대한 내식성이 우수합니다.
• HZ930 / CuSn6.5P0.1(무연) — HB 60–90, 65N/mm². 피로 강도와 하중 용량이 높은 무연 옵션입니다.

결합 샤프트 경도는 등급별로 지정됩니다(HZ800 및 HZ930의 경우 53HRC, HZ720의 경우 50HRC, HZ700의 경우 270HB, HZJ20의 경우 250HB). 따라서 샤프트 재질과 열처리는 베어링 선택의 일부이지 별도 결정이 아닙니다.

윤활 설계: 그리스, 오일 컵 또는 오일 침지

HZ-800 베어링은 윤활 환경에서 작동해야 합니다. 모든 부품에 하나의 패턴을 적용하기보다는 모션 프로파일을 중심으로 윤활 방식을 설계합니다.

제품군 전반에 걸쳐 범위가 적합한 경우

HZ-800은 당사 플레인 베어링 프로그램의 윤활 고하중 제품입니다. 프로젝트에 다른 윤활 방식이나 하우징 스타일이 필요한 경우 동일한 공장에서 적합한 제품군을 공급합니다.

• HZ-10 자기 윤활 베어링 — 외부 오일 없이 유지보수가 필요 없는 강철 또는 구리 기반의 PTFE 충전.
• HZ-20 경계 윤활 베어링 — 그리스 윤활, 저마찰 작동을 위한 POM 또는 필러 층.
• HZ-090 단일 금속 구리 슬리브 - 오일 홈이나 플랜지가 있는 견고한 청동 및 황동 부싱.
• 스러스트 와셔 - 윤활 오일 구멍 디자인을 포함한 축 위치 및 마모 표면.

우리가 구축하는 구성 옵션

HZ-800 부품은 랩 부시, 가공 슬리브, 플랜지 부시, 하프 부시 및 와셔로 공급됩니다. 그 안에서 구성 가능한 변수는 다음과 같습니다.

• 얇은 벽 부분을 포함한 보어, 외부 직경, 벽 두께 및 길이.
• 오일 홈 패턴 - 일반, 단일 오일 구멍, 다이아몬드 또는 나선형 홈 또는 고객 도면.
• 표면 처리 - 천연 마감 또는 구리 도금.
• 플랜지 형상, 용접 플랜지, 모따기 및 조립 리드인.
• 하중, 속도, 온도 및 샤프트 경도에 따라 재료 등급을 선택합니다.

제조, 품질 및 승인

Nanxun 공장은 수천 개의 연삭 도구 세트로 지원되는 코일링 기계, 펀칭 프레스, 자동 모따기 및 코일링 장비, 원료 소결 라인을 운영합니다. 이러한 장비 기반을 통해 우리는 각 주문을 일회성으로 처리하는 대신 반복 배치 전반에 걸쳐 치수 일관성을 유지할 수 있습니다. 우리의 품질 시스템은 자동차 공급망에 대한 IATF 16949 인증을 받았으며 베어링 제품에 대한 국가 첨단 기술 기업 인정 및 실용 신안 특허를 보유하고 있습니다.

승인은 프로젝트별로 합의됩니다. 일반적인 문서에는 지정된 등가 코드에 대한 재료 등급 확인, 청동 경도, 보어의 치수 검사, OD, 길이 및 벽 두께, 라이닝 및 도금의 표면 상태가 포함됩니다. 고객이 초도품 검사나 샘플 승인을 요구하는 경우 시리즈 출시 전 평가를 위해 3일 안에 샘플을 생산합니다.

설치, 유지 관리 및 예비품

바이메탈 부시는 일반적으로 가공된 하우징에 압입식으로 장착됩니다. 피팅 후 보어 공차, 하우징 진원도 및 리드인 모따기 모두 최종 여유 공간에 영향을 미치므로 권장 피팅 데이터를 도면 패키지에 제공합니다. 라이닝이 강철 뒷면에 야금학적으로 접착되어 있기 때문에 하우징을 다시 가공하지 않고도 부품을 단일 품목으로 교체할 수 있습니다.

• 그리스 윤활 부품은 정기적인 보충이 필요합니다. 오일 공급 부품은 오일 공급 및 여과 유지에 달려 있습니다.
• 교체 부품은 원래 공급품과 동일한 도면 및 재료 등급으로 생산됩니다.
• 마모된 부시는 하우징의 간격 증가, 소음 또는 온도 상승으로 식별됩니다.

귀하의 솔루션을 구성하기 위해 당사가 사용하는 정보

HZ-800 베어링 견적을 정확하게 작성하기 위해 우리는 카탈로그 번호만으로는 작업하지 않고 애플리케이션에서 작업합니다. 다음 입력을 통해 등급, 형상 및 윤활 기능을 선택하고 타당성을 확인할 수 있습니다.

자주 묻는 질문

HZ801과 HZ803의 차이점은 무엇입니까?

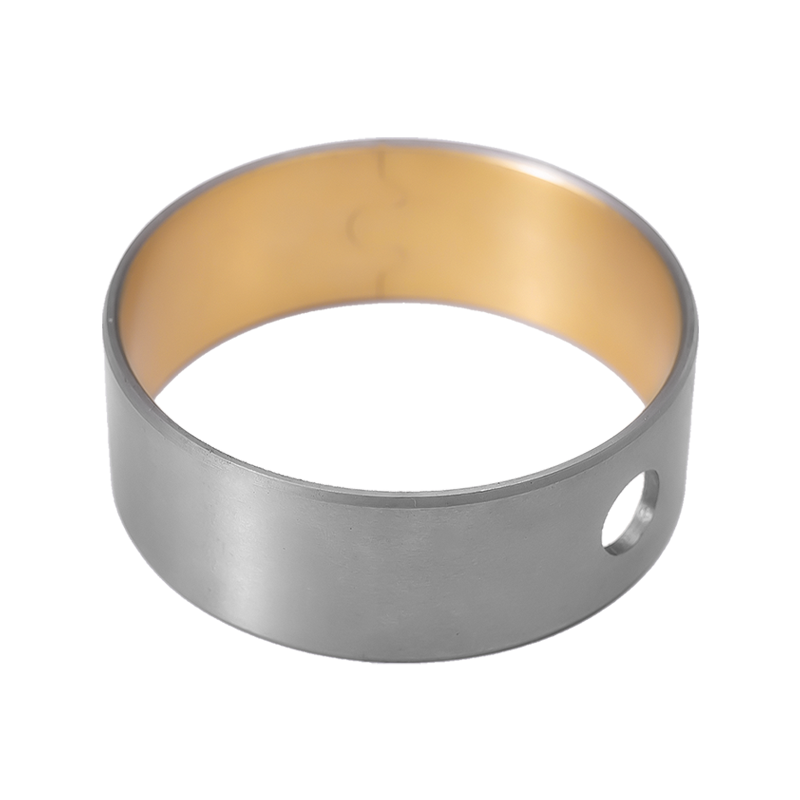

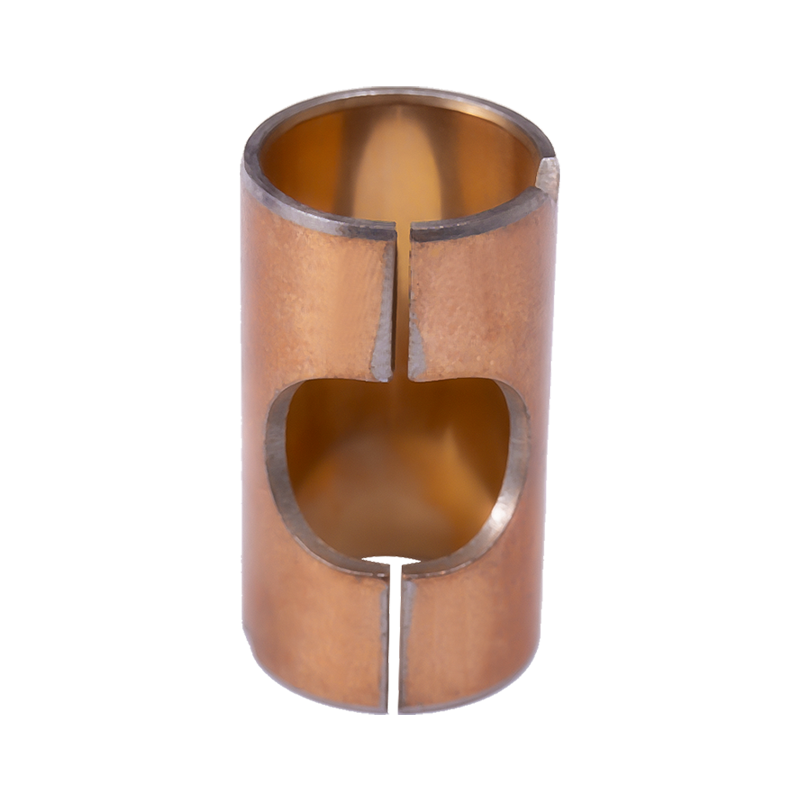

둘 다 동일한 강철 지지대, 납청동 라이닝 구조의 매끄러운 판 바이메탈 베어링입니다. HZ801은 자연스러운 마감 처리로 빠른 길들이기와 강한 응력 하에서도 안정적인 마찰을 제공합니다. HZ803은 열 전도성, 내식성 및 결합 표면과의 호환성을 향상시키는 전기 도금된 구리 층을 추가하여 모터, 유압 펌프 및 반윤활 작업에 적합합니다.

HZ-800 베어링은 오일 없이 작동할 수 있나요?

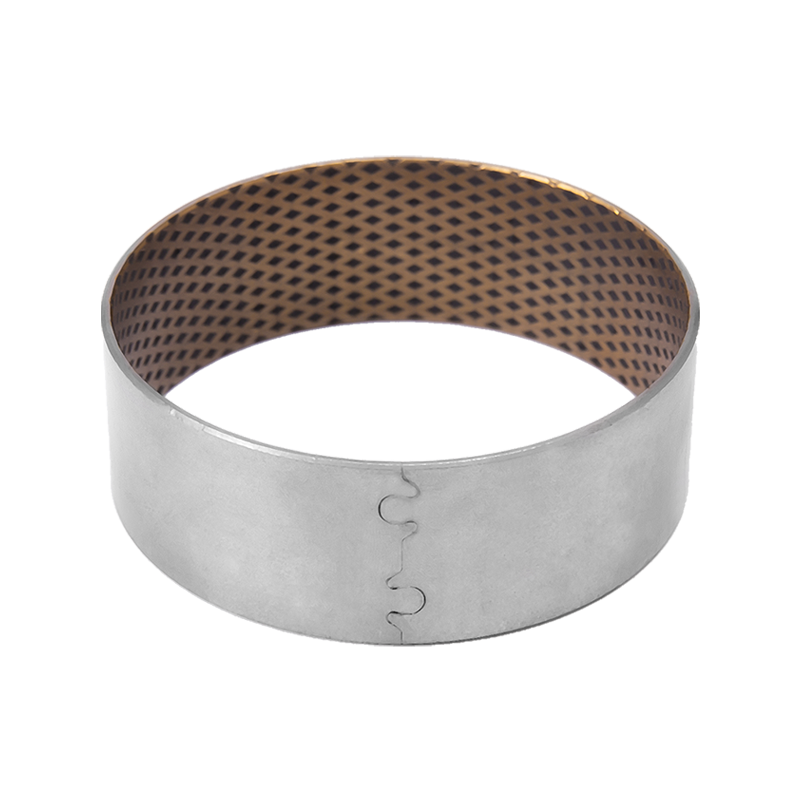

HZ-800 바이메탈 베어링은 윤활 용도로 설계되었습니다. 흑연 내장형 HZ08G 변형은 시동 또는 간헐적 작동 중에 백업 윤활을 제공하지만 지속적인 공회전은 의도된 임무가 아닙니다. 완전히 유지보수가 필요 없는 작동을 위해 대신 HZ-10 자가 윤활 제품군을 살펴보겠습니다.

충격이 큰 하중에는 어떤 등급을 사용해야 합니까?

CuPb10Sn10 라이닝이 적용된 HZ800은 허용 최대 동적 하중이 65N/mm²이고 온도 상한선이 260°C인 제품군 중 가장 강력한 등급입니다. 이는 고충격 진동 부시 및 와셔를 위한 표준 선택입니다. HZ930은 동일한 65N/mm² 정격에서 무연 대안을 제공합니다.

맞춤형 치수와 오일 그루브 패턴을 제공합니까?

예. 우리는 비표준 보어, OD, 길이, 벽 두께, 플랜지 형상 및 홈 패턴을 포함한 고객 도면을 제작합니다. 샘플은 3일 안에 생산되므로 연속 생산 전에 핏과 작동 동작을 확인할 수 있습니다.

주문과 함께 어떤 문서가 제공되나요?

재질 등급 및 이에 상응하는 코드, 청동 경도, 치수 검사 기록 및 표면 상태가 표준 패키지입니다. 프로젝트에서 요구하는 경우 초도품 검사 보고서와 샘플 승인 기록이 제공됩니다. 우리의 품질 시스템은 IATF 16949 인증을 받았습니다.

베어링은 어떻게 포장되고 배송됩니까?

포장 및 배송 범위는 부품 보호, 라벨링, 상자 또는 팔레트 구성을 포함하여 주문별로 합의됩니다. 러시아, 말레이시아, 이라크, 루마니아 등의 시장에 수출하고 주문 검토 시 배송 조건을 확인합니다.
