HZ-FZ 볼 가이드 부싱

제품개요

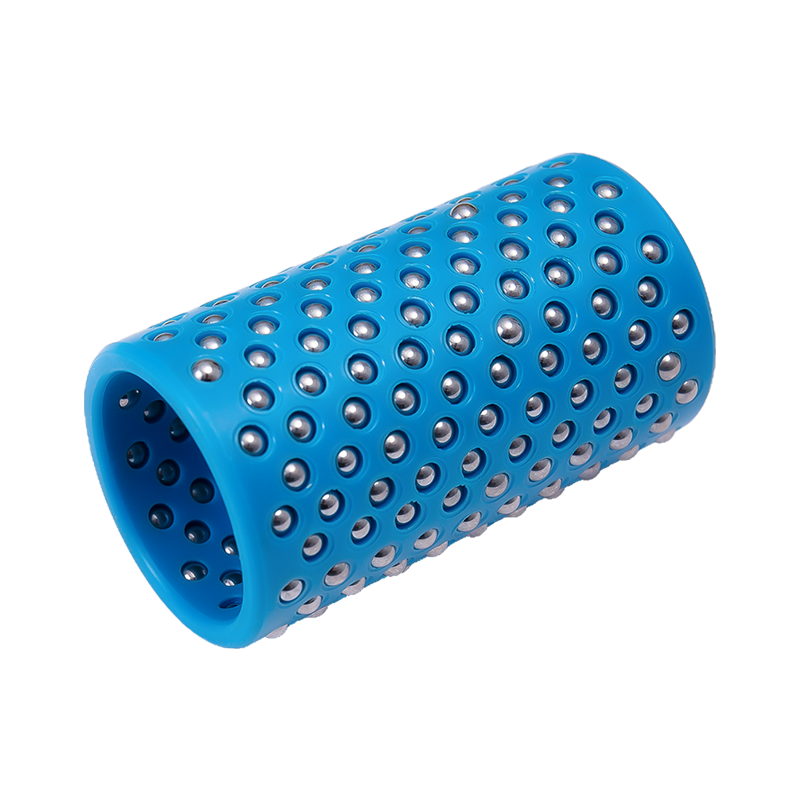

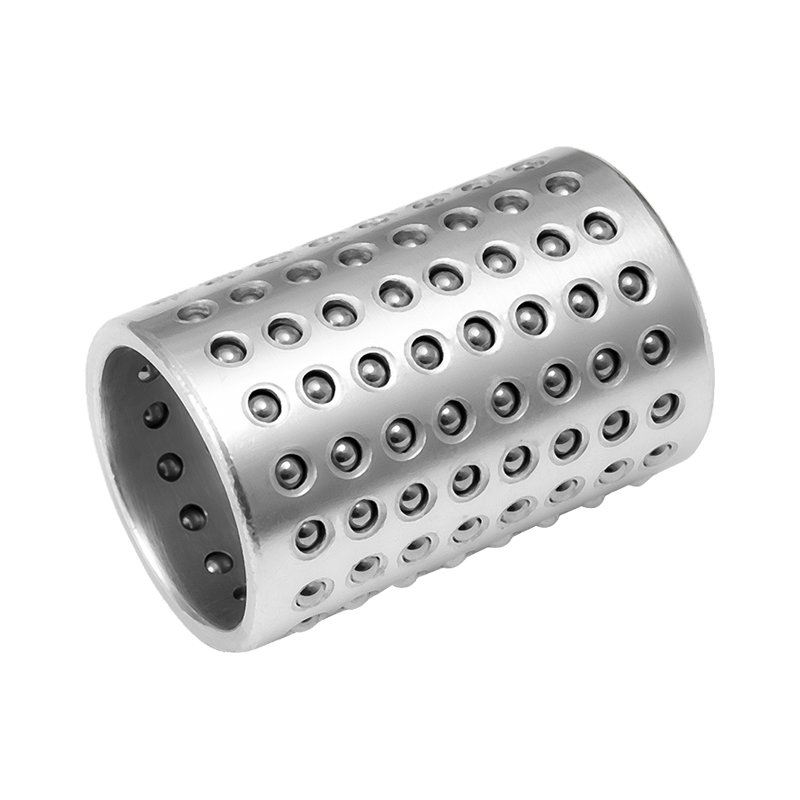

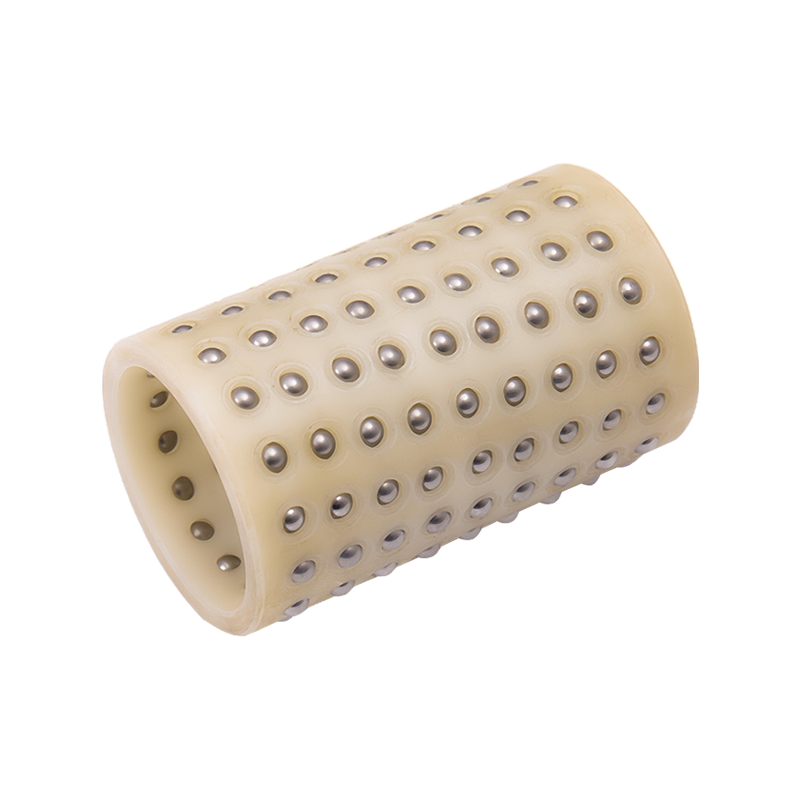

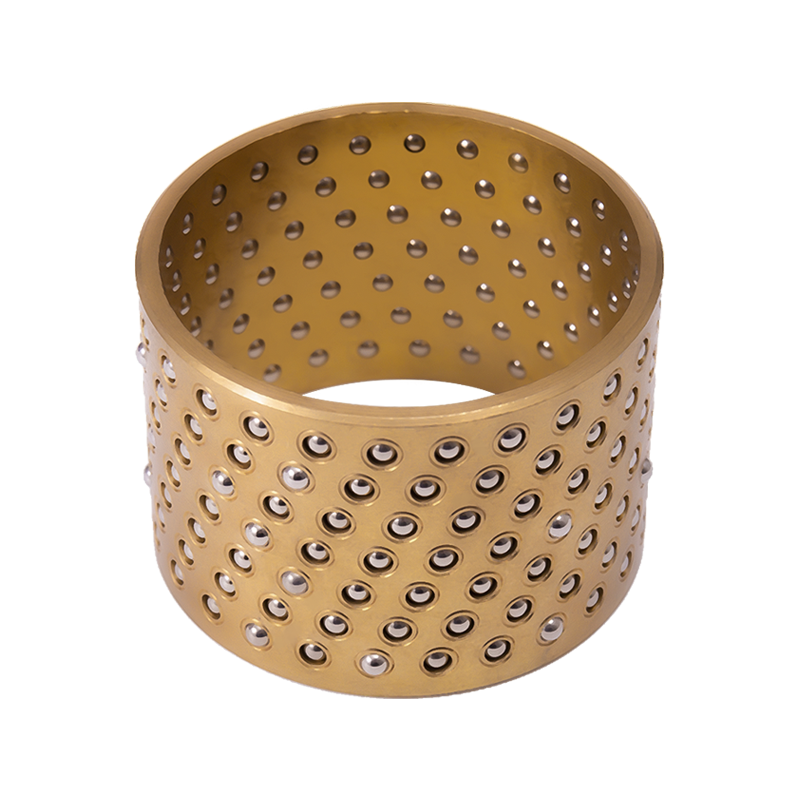

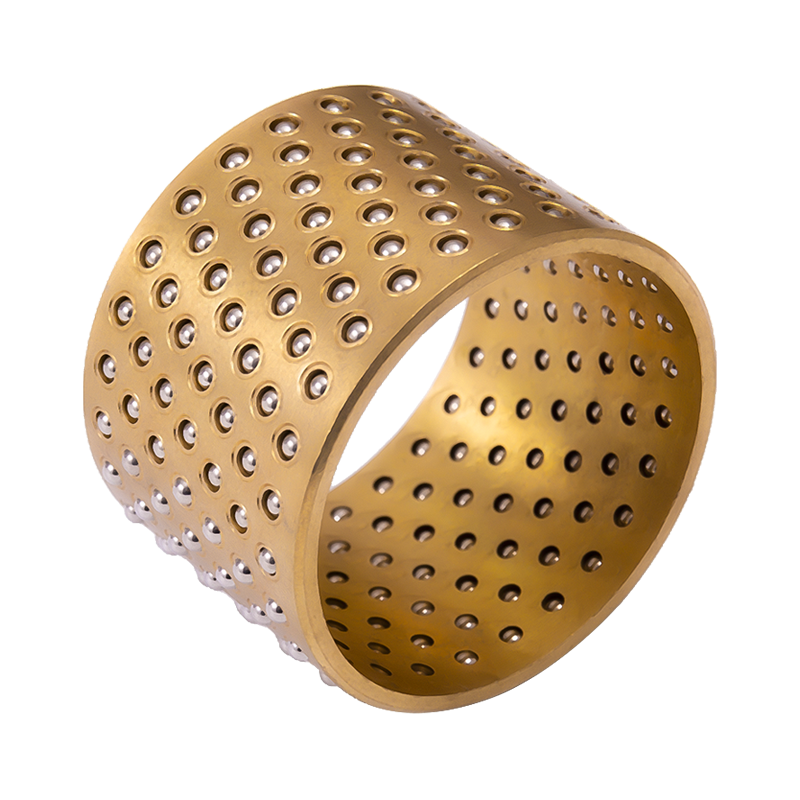

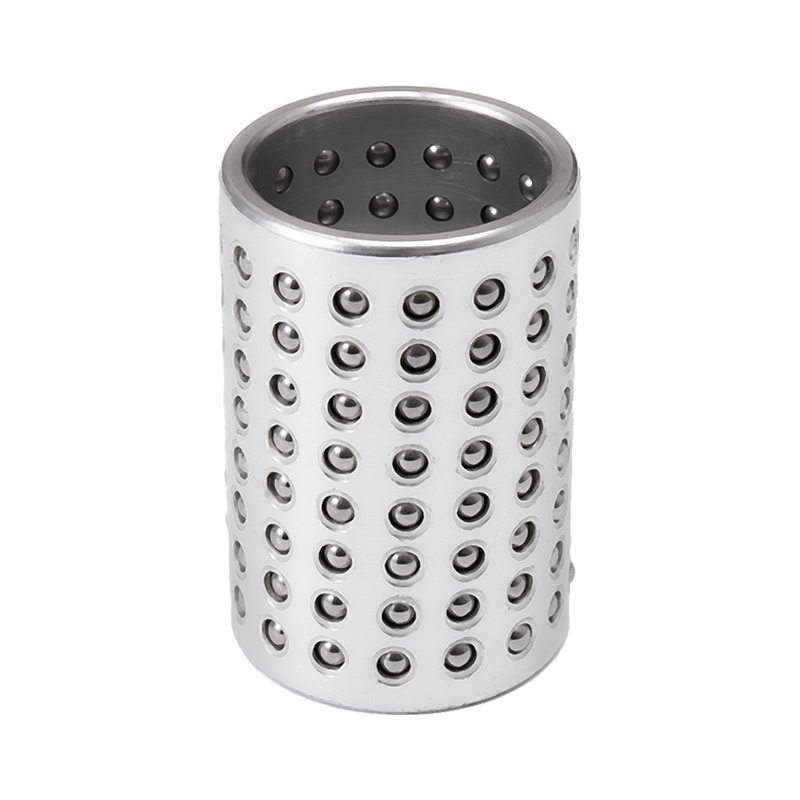

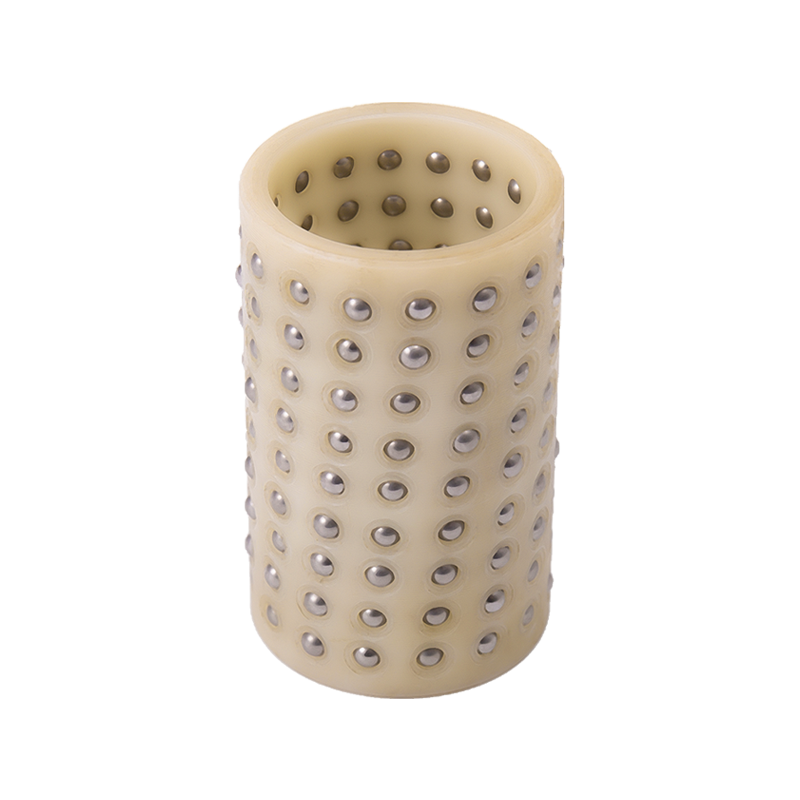

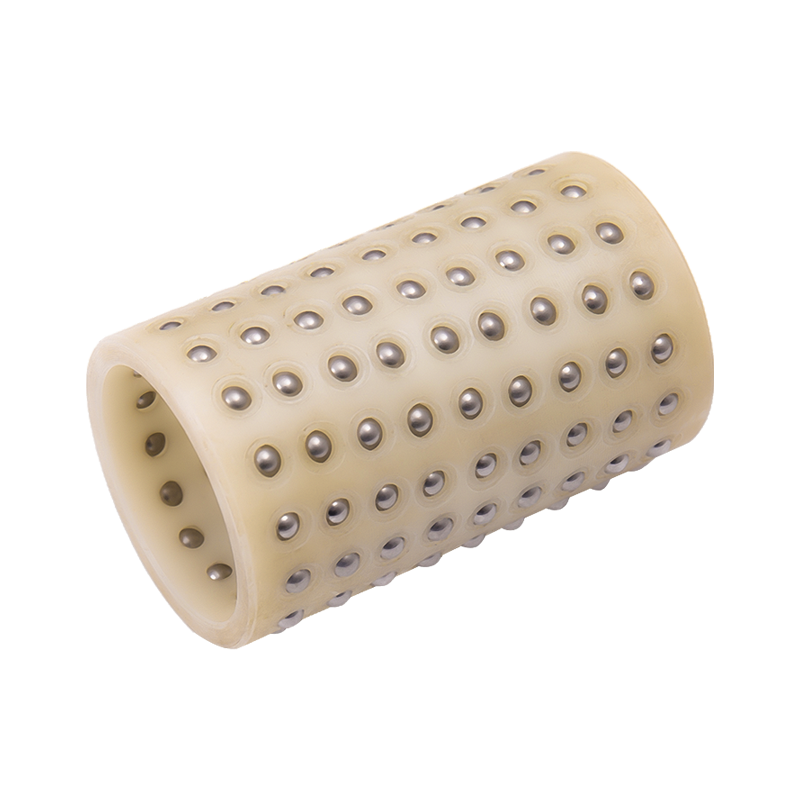

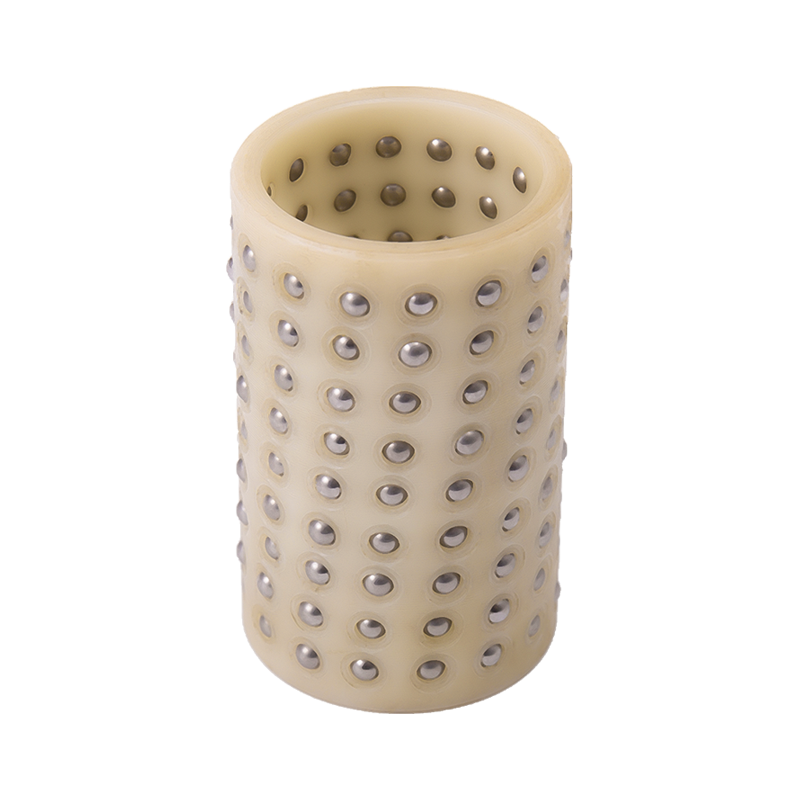

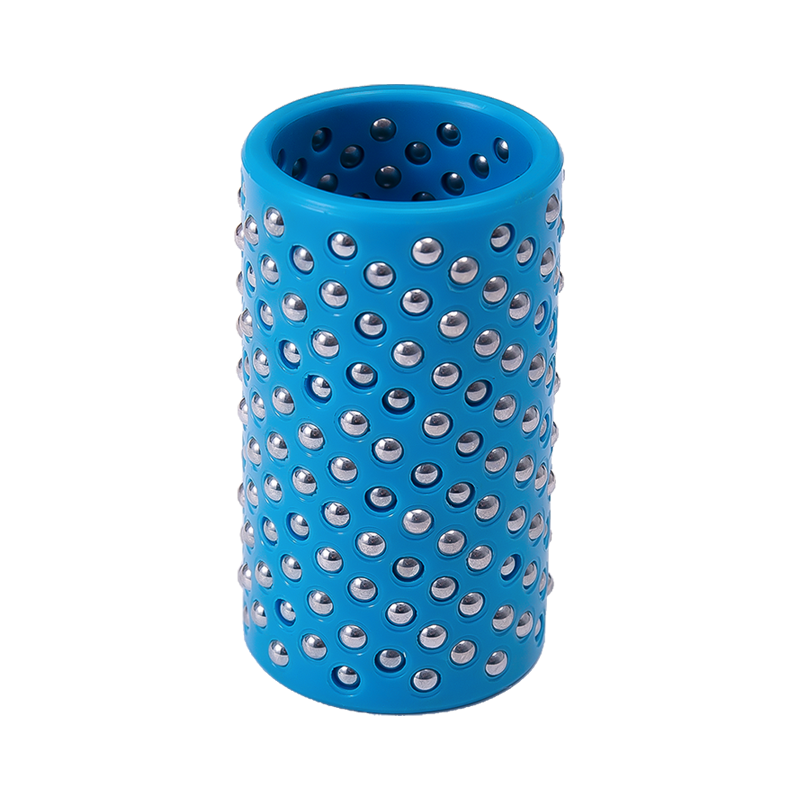

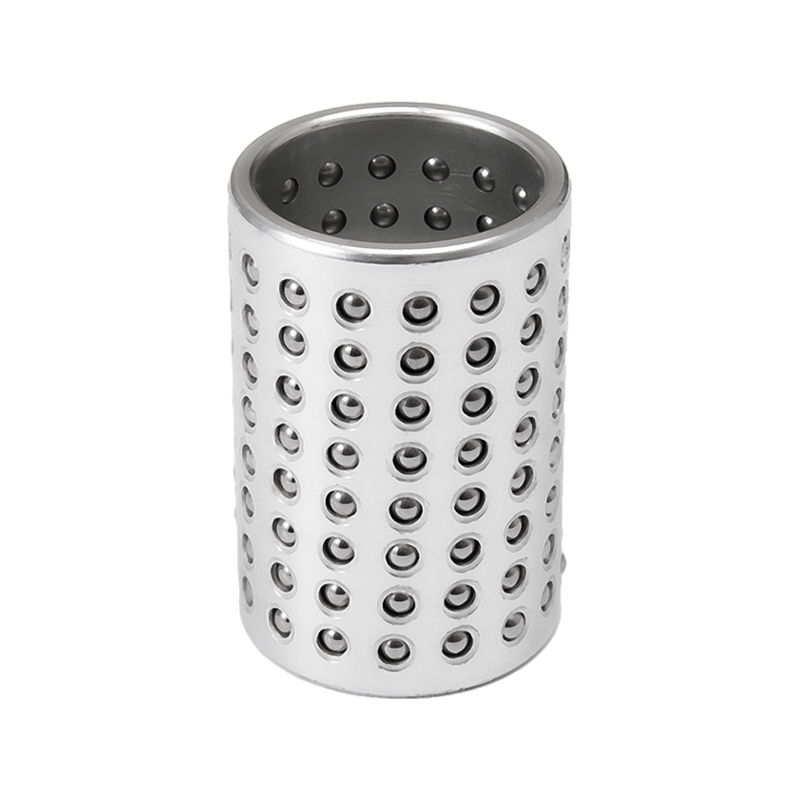

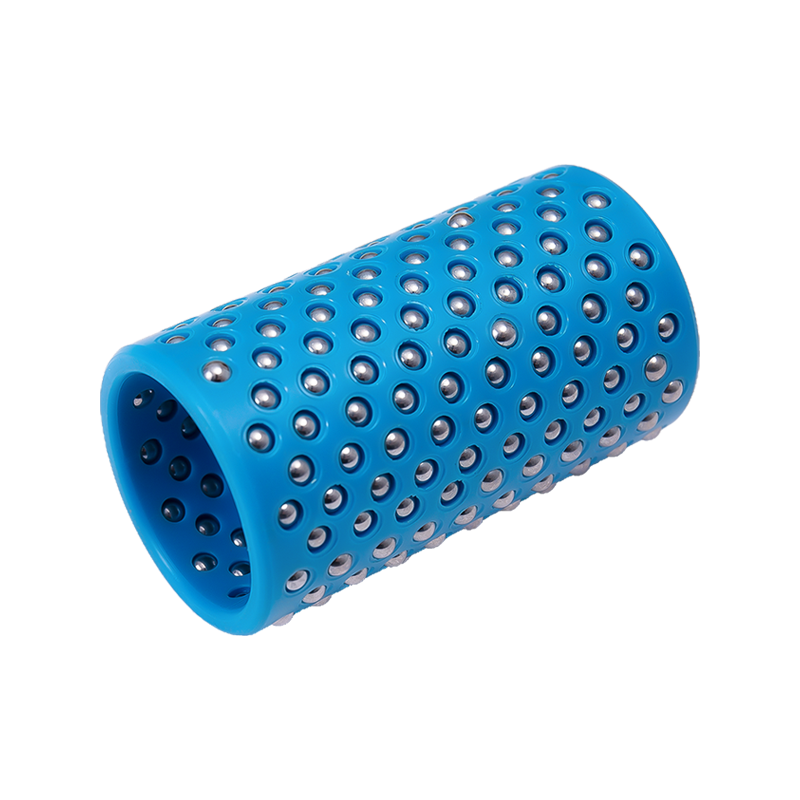

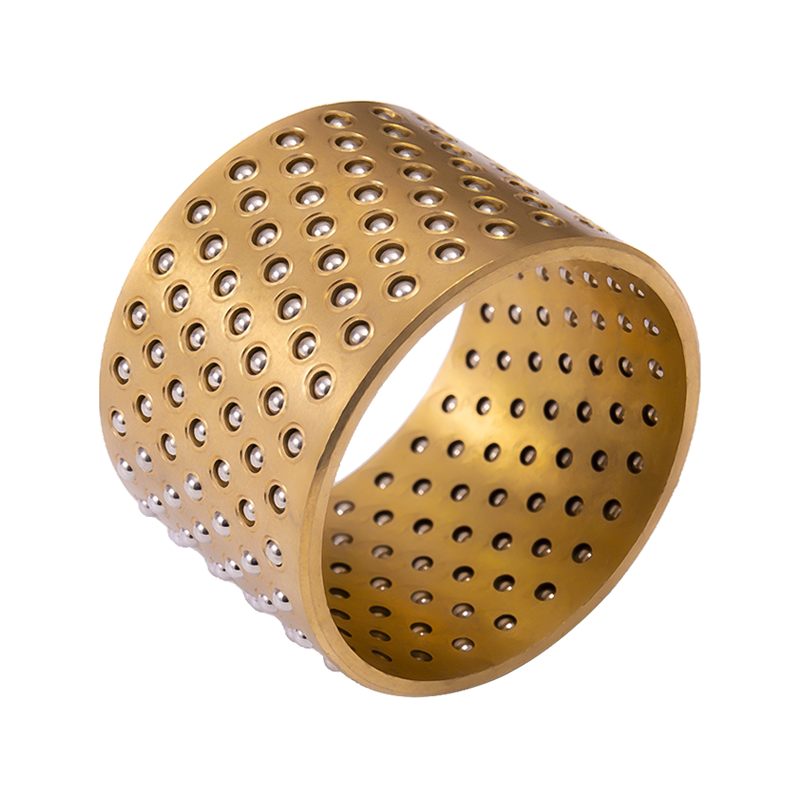

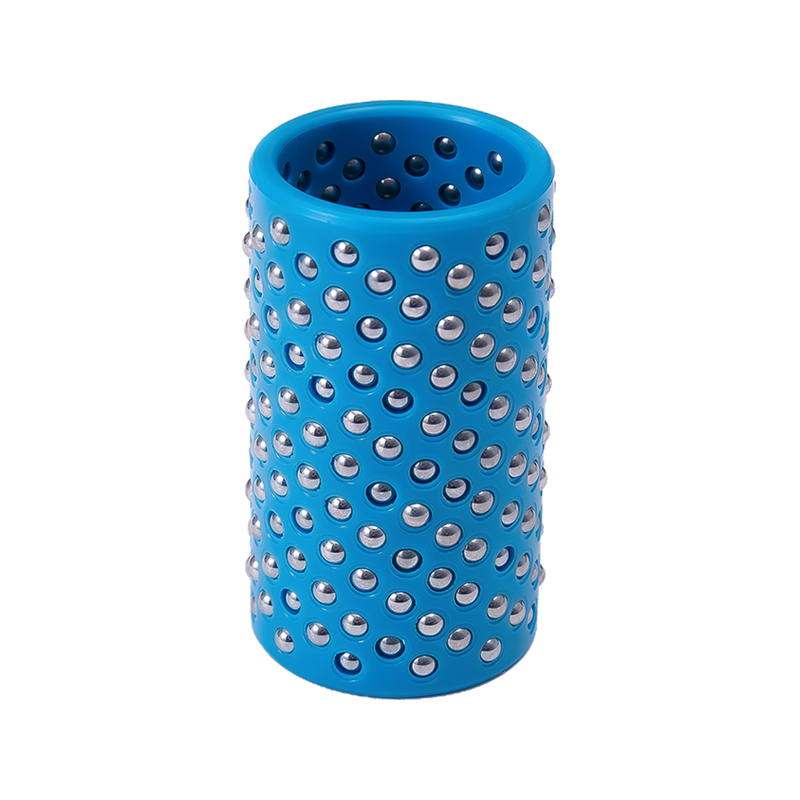

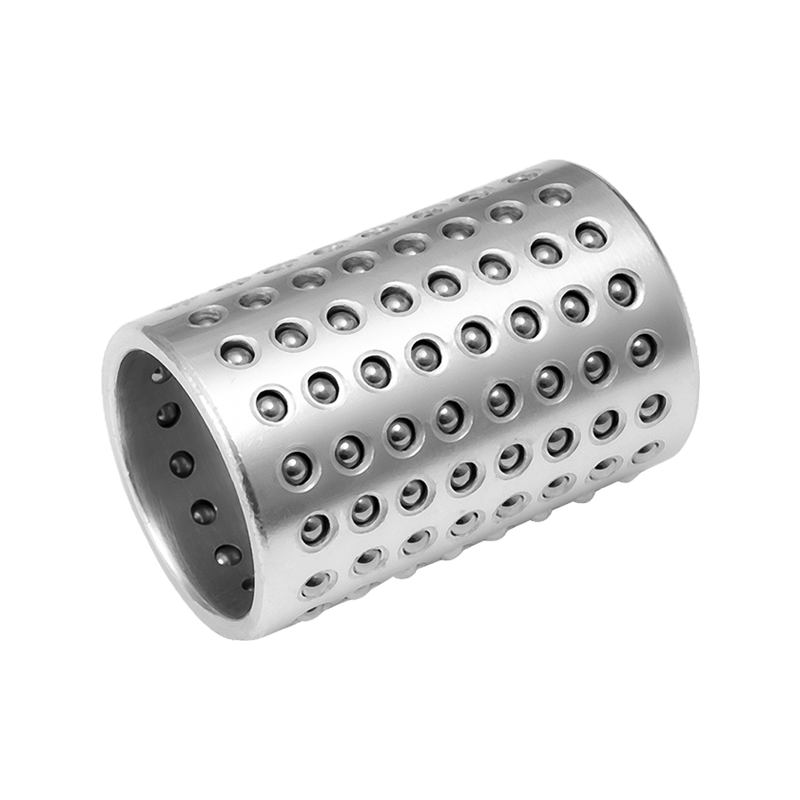

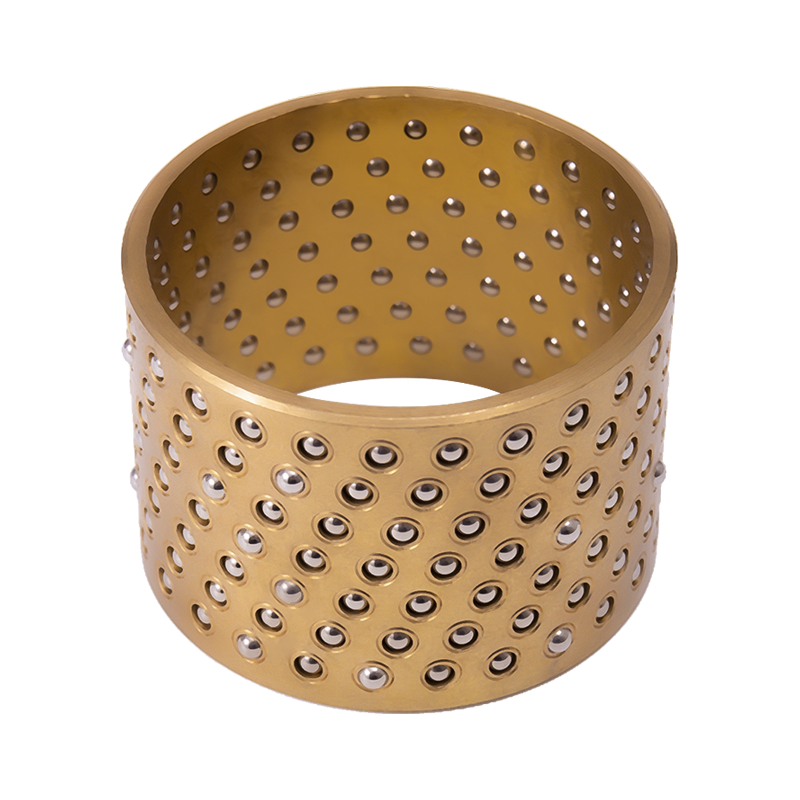

FZH.FZL.FZP.ball 리테이너는 구리, 알루미늄, POM 베이스입니다. 그들은 몇 개의 일반 구멍을 가공하고 그 안에 강철 공을 삽입했습니다. 새로운 작업 기술은 공이 낡은 것에서 벗어나는 것을 방지할 것입니다. 볼 직경이 리테이너 두께보다 크기 때문에 90° 가이드 부싱과 직접 마주하게 되므로 고정밀 일치가 가능합니다. 이제 볼 리테이너 시리즈 항목은 포스트에서 회전하고 수직 운동을 유지하도록 설계되었습니다. 이를 통해 정확성을 높일 수 있다고 믿습니다.

장점과 사용

전통적인 작업 기술은 포스트가 있는 부싱 사이에 약간의 원한이 있기 때문에 마찰 계수가 더 큽니다. 이제 작업 방식을 스틸 볼 직접 대면 가이드 부싱으로 변경하여 정밀도가 향상되었습니다. 그것은 활성 롤과 낮은 마찰 계수로 구성되어 있으며 이제 펀칭기, 다이 머신, 회전 및 수직 운동이 필요한 고정밀 기계에 널리 사용되었습니다.

설치된 예비 부품 요청

1. 가이드 부싱: 재질 GCrI5,YB9,열 처리 HRC62-66,GB/T12446.REQUEST 0.01-0.02mm에 따른 기술 조건 표면 거칠기
2. 가이드 포스트: MATRIA엘GCrI5,YB9,HEA 표면 거칠기는

3. 크기 테스트: 평소와 같이 외부 마이크로미터 및 다이얼 게이지로 테스트됩니다. Ymax(Ymax 2디' -디min) 요청 0.01-0.02mm

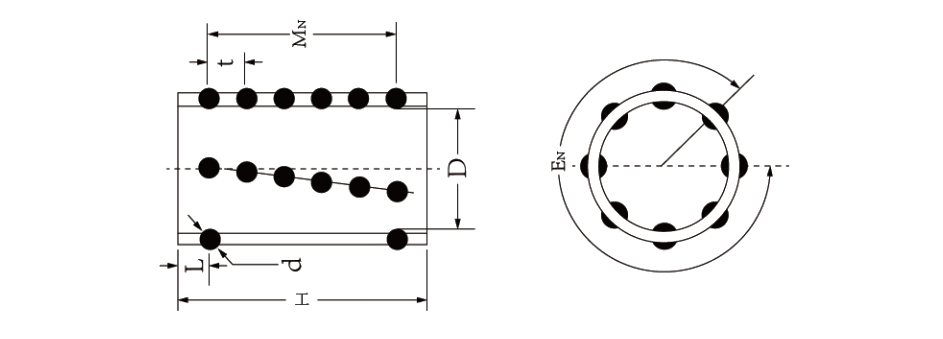

명칭	D	H	d	KO	미네소타	공	티	L
FZ(*)1950	19	50	3	12	8	96	5.5	5.75
FZ(*)1960	19	60			10	120		5.25
FZ(*)2050	20	50			8	96		5.75
FZ(*)2060	20	60			10	120		5.25
FZ(*)2250	22	50		14	8	112		5.75
FZ(*)2260	22	60			10	140		5.25
FZ(*)2360	23	60			10	208		5.25
FZ(*)2475	24	75		16	13	128		4.50
FZ(*)2550	25	50			8	112		5.75
FZ(*)2560		60			10	160		5.25
FZ(*)2575		75			13	208		4.50
FZ(*)2775	27	75			13	208		4.50
FZ(*)2860	28	60	4	14	8	112	6.5	7.25
FZ(*)2875	28	75			11	154		5.00
FZ(*)3060	30	60			8	112		7.25
FZ(*)3075	30	75			11	154		5.00
FZ(*)3260	32	60		16	8	128		7.25
FZ(*)3275		75			11	192		5.00
FZ(*)3390		90			13	208		6.00
FZ(*)3685	36	85			12	192		6.75
FZ(*)3690	36	90	5		13	208	8.0	6.00
FZ(*)3870	38	70			8	128		7.00
FZ(*)3890	38	90			11	176		5.00
FZ(*)4090	40	90			11	176		5.00
FZ(*)4590	45	90		18	11	198		5.00
FZ(*)45110	45	110		18	13	234		7.00
FZ(*)5090	50	90		20	11	220		5.00
FZ(*)50110	50	110		20	13	260		7.00
FZ(*)6090	60	90		22	11	242		5.00
FZ(*)60110	60	110		22	13	286		7.00
FZ(*)80130	80	130		28	15	420		9.00
