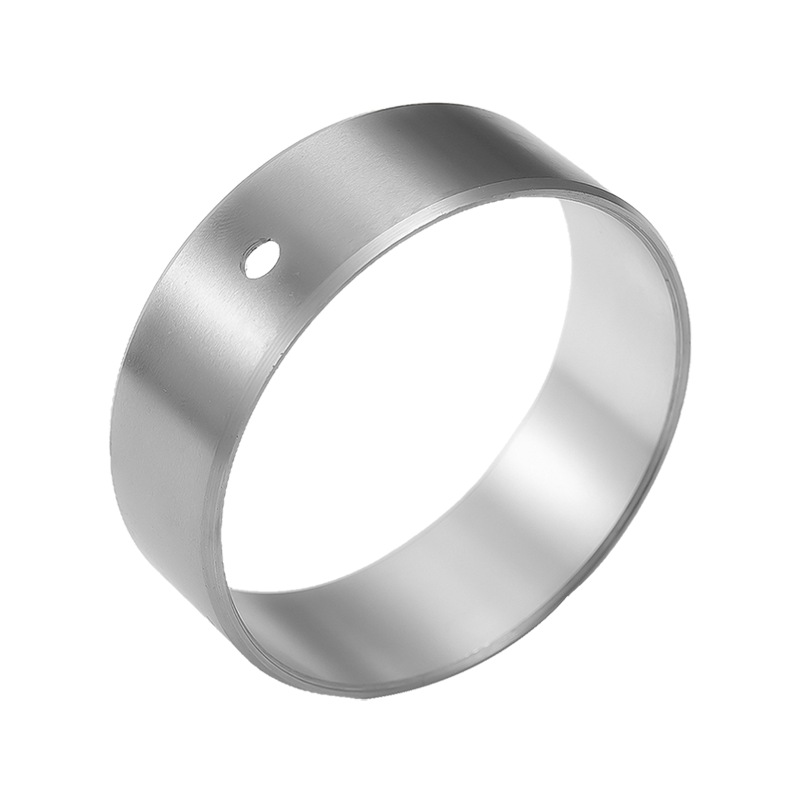

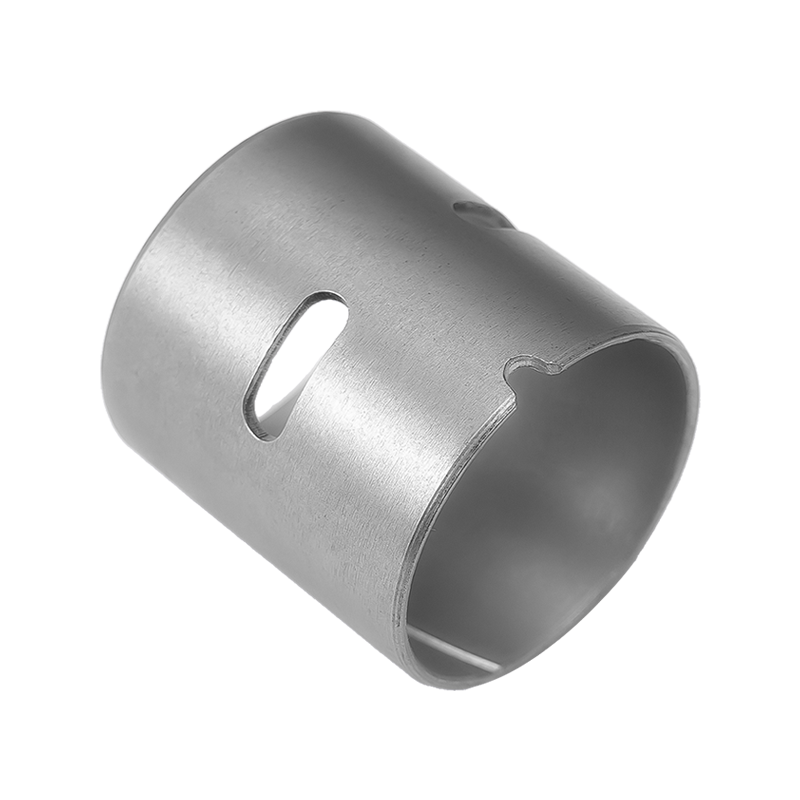

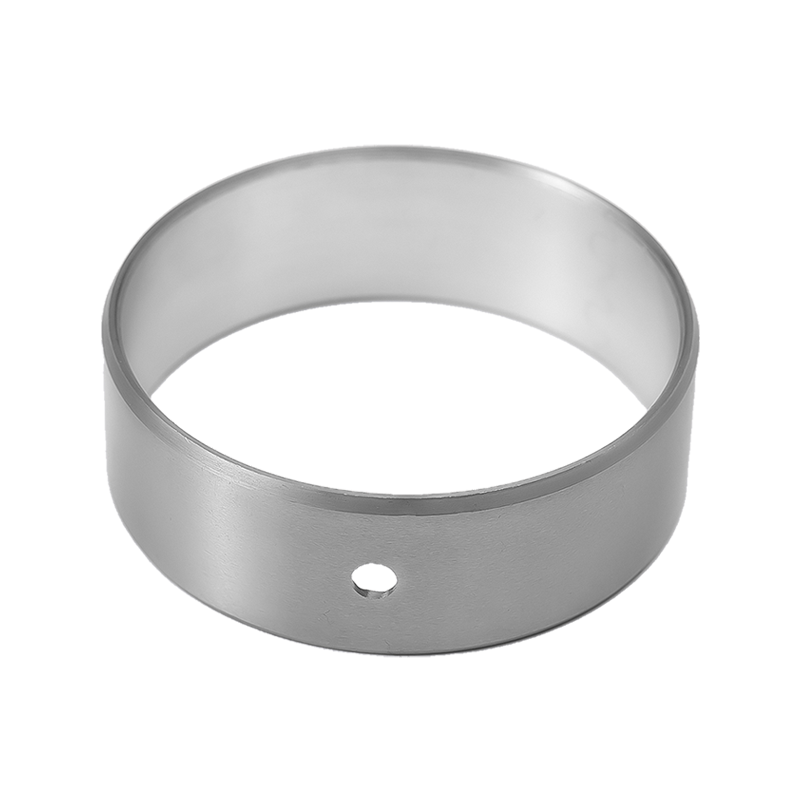

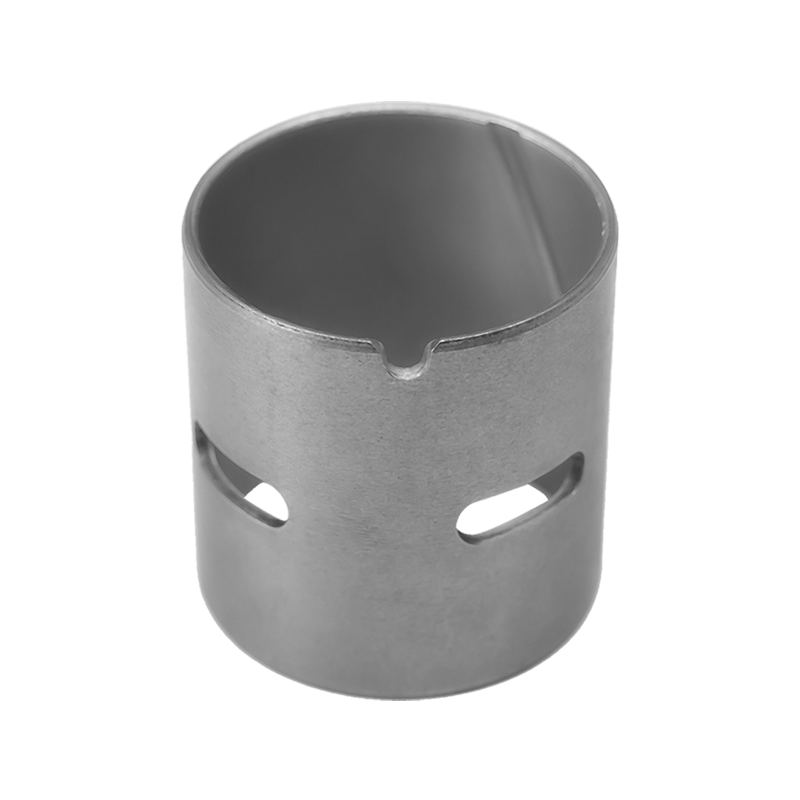

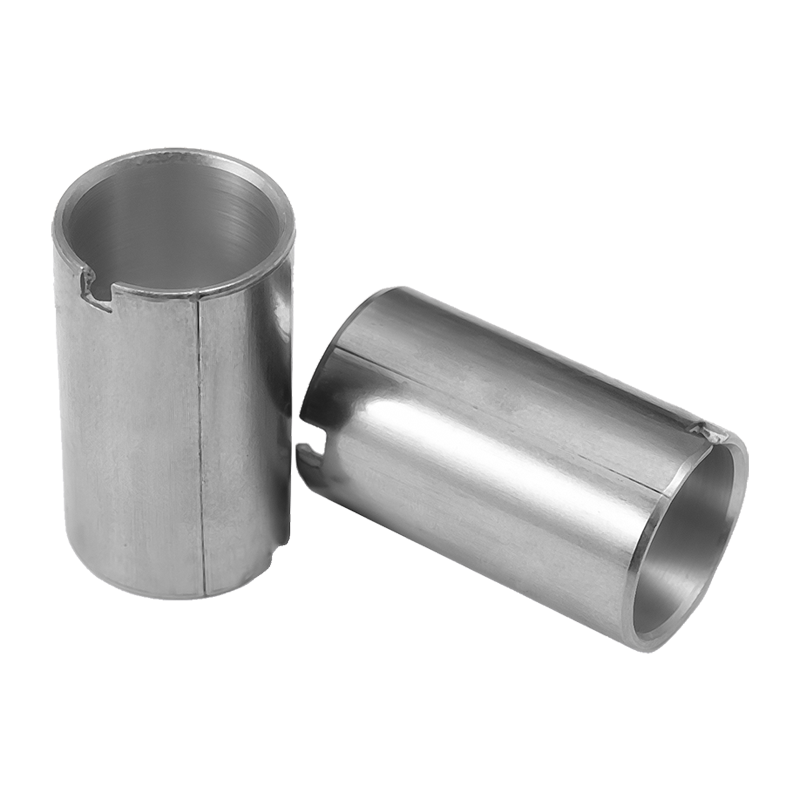

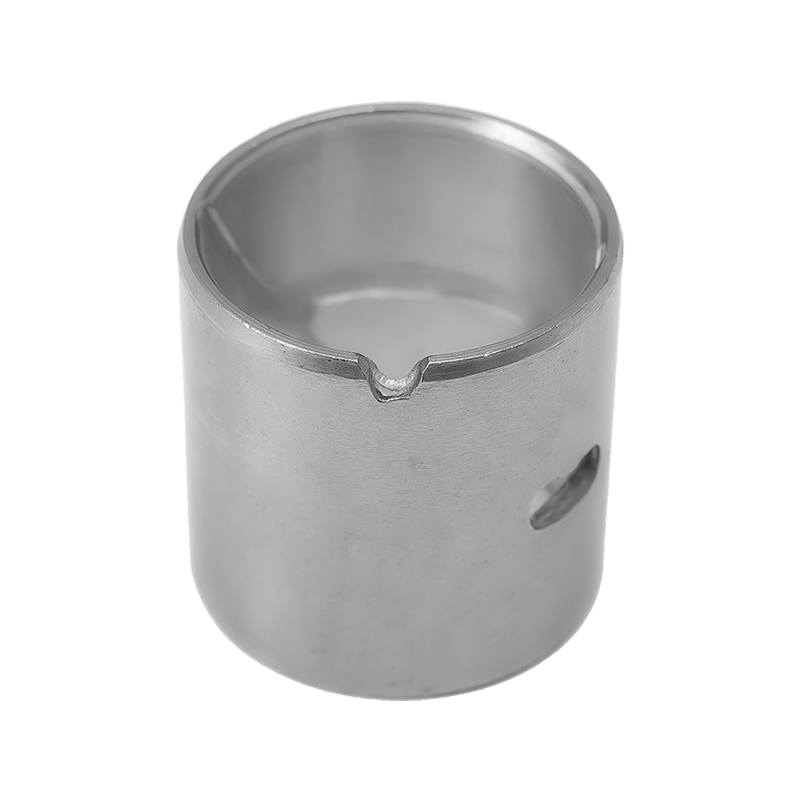

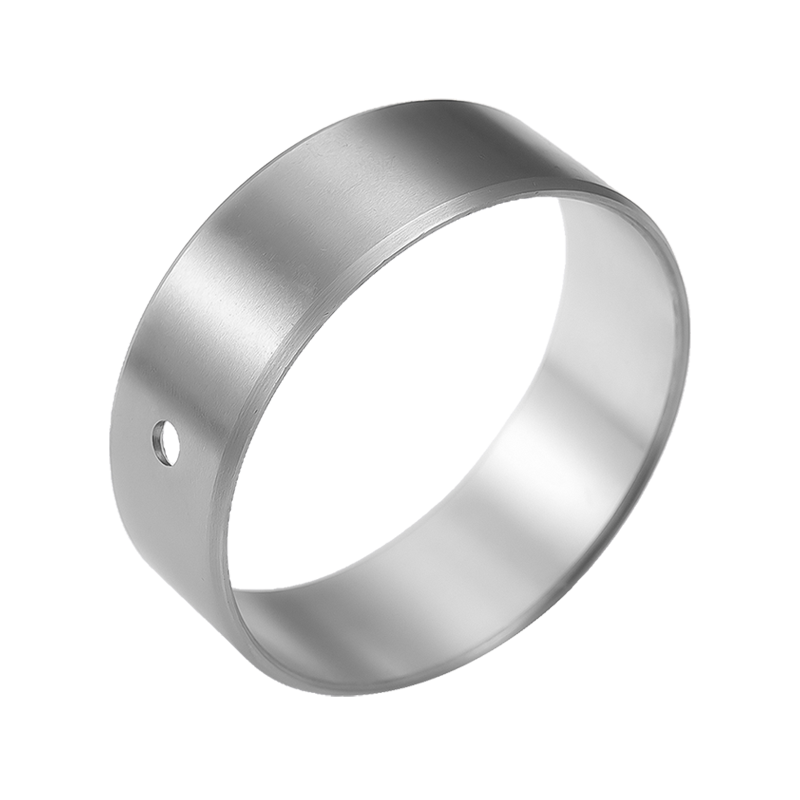

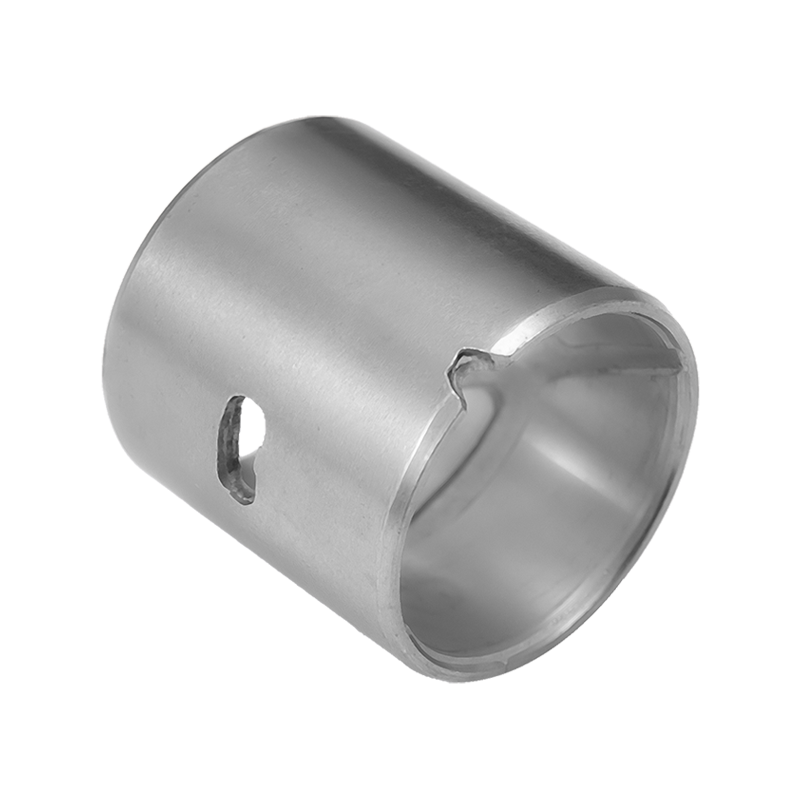

HZ20 고주석 알루미늄 다공성 소결동 베어링

HZ20 고주석 알루미늄 다공성 소결 구리 베어링은 중저부하 엔진 및 기계 시스템에서 안정적인 성능을 제공하도록 설계되었습니다. 내유성, 적당한 피로 강도, 탁월한 형상성을 결합한 이 베어링은 강력한 내고착 특성과 매립성을 유지하면서 표면 전기 도금이 필요하지 않습니다. 주석 함량이 높은 알루미늄 합금(AISn20Cu1)이 주입된 다공성 소결 구리 구조는 연속 작동 시 최적의 윤활 유지 및 내마모성을 보장합니다.

주요 특징
재료 구조:
고주석 알루미늄층(AISn20Cu1): 두께 0.2~0.5mm로 낮은 마찰, 매립성 및 내식성을 제공합니다.
다공성 소결 구리 베이스: 오일 분포, 열 방출 및 최대 50MPa의 부하 용량을 향상시킵니다.
저탄소강 지지대: 기계적 강도, 열 전도성 및 구조적 안정성을 제공합니다.
디자인 장점:
정확한 맞춤을 위해 정밀하게 가공된 외경; 내부 보어는 맞춤형 적용을 위해 설치 후 재작업될 수 있습니다.
추가 마찰 방지 코팅이 필요하지 않아 생산 복잡성이 줄어듭니다.
환경 지속 가능성을 위해 EU 폐차 지침 2000/53/EC를 준수합니다.

응용 기능

HZ20 경계 윤활 부싱은 3개의 견고하게 결합된 층(배면으로 강철, 중간층으로 청동 구형 분말, 라이닝 층으로 수정된 POM)이 있는 복합 재료를 기반으로 합니다. 오일 윤활을 위한 오일 포켓이 있습니다. 느린 속도에 딱 맞습니다. 정상적인 온도에서 무거운 의무. 일반 청동 부싱을 교체하면 비용이 절감되고 작업 수명이 연장됩니다. 오일 첨가 빈도를 낮출 수 있습니다. 압연기에 사용 시 교체 과정이 단순화됩니다. 그것은 자동차 섀시, 단조 기계, 야금 기계 및 광산 기계, 건설 기계, 수력 발전, 압연기 등에 널리 적용됩니다.

마모 법칙

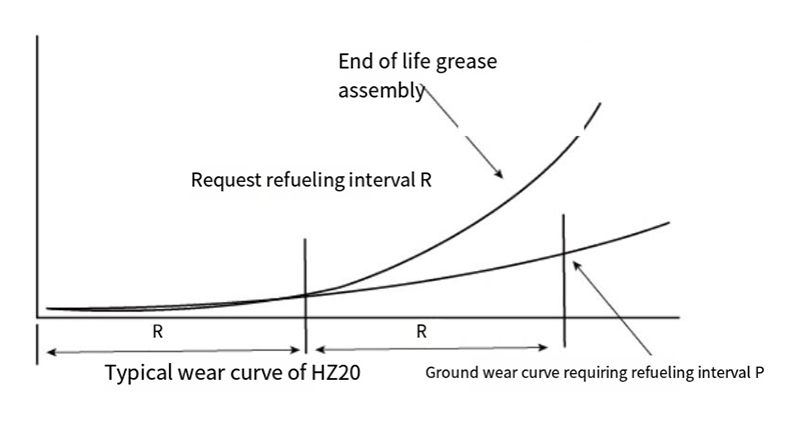

HZ20 재질은 그림 4와 같이 특별한 마모 규칙을 따르며, 그리스를 도포한 후 장착하면 R 단계에서 극소의 마모가 발생할 수 있습니다. 그러나 R 단계 이후. 경계 윤활 상태가 사라지고 마모가 과장됩니다. 기름을 다시 채우면. 눈에 띄지 않는 착용으로 제품을 과감하게 고정할 수 있으며 수명도 크게 연장됩니다. 따라서 HZ20 소재의 장점은 오일을 추가해야 한다는 것입니다.
R의 간격은 다른 금속재료 R에 비해 현저히 길다. 길이는 약 5배 정도입니다.

HZ20 부시에 리튬계 그리스나 실리콘 그리스 등의 그리스를 도포하여 설치한 경우. 수명은 작동 조건 하의 PV 값에 따라 다릅니다. 예를 들어. PV 값이 약 2.5MPam/s일 때. 서비스 수명은 약 200시간입니다. PV 값이 0.1Mpa-m/s일 때 사용 수명은 I0,0oohr 이상일 수 있습니다(자세한 내용은 표 참조). HZ20 부시의 윤활 유지 관리 주기 R은 사용 수명의 약 절반입니다. 예를 들어 PV=25Mpam/s인 경우입니다. 100시간마다 오일 윤활이 필요합니다.

재료 구조

1. POM리드 0.3-0.5mm,
2. 다공성 청동 소결체,
3. 강철 지지대
4. 구리 도금

참고: 청동 뒷면, 스테인레스 스틸 뒷면 및 무연 재료와 같은 다양한 작업 조건에 따라 다양한 재료가 Hz20 시리즈 제품에 적합합니다.Hz20은 환경 친화적인 무연 제품이며 색상은 주황색입니다.

기술 날짜

성과지수	데이터
최대 부하	70N/mm²
PV 한도	22N/mm²-m/s
온도 제한	-40℃~130℃
마찰계수	0.05~0.25μ
속도 제한	2.5m/초

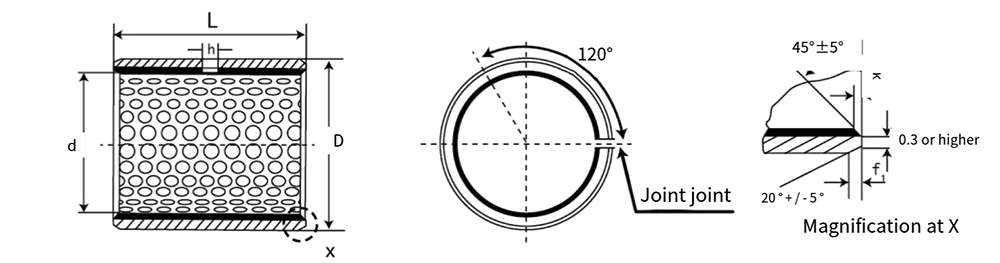

디	디	샤프트 직경 f7	주택 H7	벽 두께		오일 보어 h	f1	f2	엘 ⁰ _-0.40
디	디	샤프트 직경 f7	주택 H7	최소	최대.	오일 보어 h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120

디	디	샤프트 직경 f 7	주택 H7	벽 두께		오일 보어 h	f1	f2	엘 ⁰ _-0.40
디	디	샤프트 직경 f 7	주택 H7	최소	최대.	오일 보어 h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120
