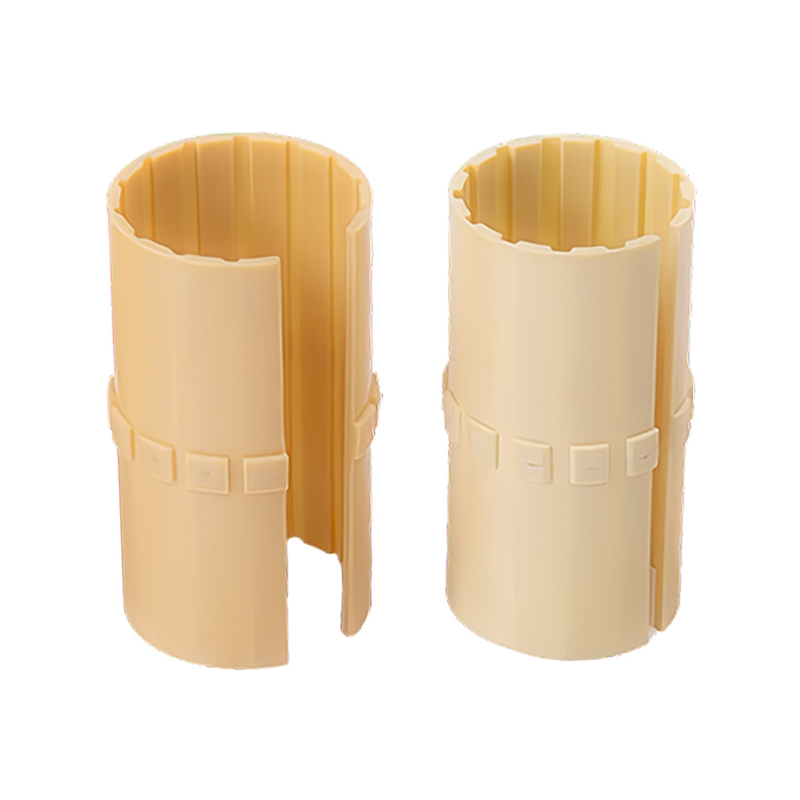

HZ-LIN 밀폐형 엔지니어링 플라스틱 베어링 슬라이딩 필름

HZ-LIN 엔지니어링 플라스틱 베어링 슬라이딩 필름은 고체 윤활제가 포함된 고급 섬유 강화 폴리머로 제작되어 탁월한 내마모성과 유지 관리가 필요 없는 작동을 보장합니다. 기본 수지, 강화 섬유 및 마이크로 캡슐화된 윤활제 입자의 최적화된 혼합은 다양한 하중과 속도에서 일관된 마찰 감소를 가능하게 합니다.

재료: 고체 윤활제(PTFE, 흑연)가 내장된 고강도 엔지니어링 플라스틱 매트릭스(예: POM, PA66).

디자인:
움직이는 윤활제 입자의 제어된 방출을 통한 자체 윤활.
부식 방지, 화학적 불활성, 먼지 유입에 대한 내성이 있습니다.
압축 강도가 높고 경량입니다(정하중 최대 120MPa).

성능:
-40°C ~ 120°C에서 낮은 마찰 계수(μ=0.05–0.15).
동적 응용 분야에 탁월한 PV 값(1.5MPa·m/s 이하).
표면 무결성을 손상시키지 않고 단단한 오염 물질을 흡수합니다.
응용 분야: 컨베이어 시스템, 포장 기계, 농업용 피벗 및 저속 회전 조인트.

샤프트 지지에 적합
크기: mm

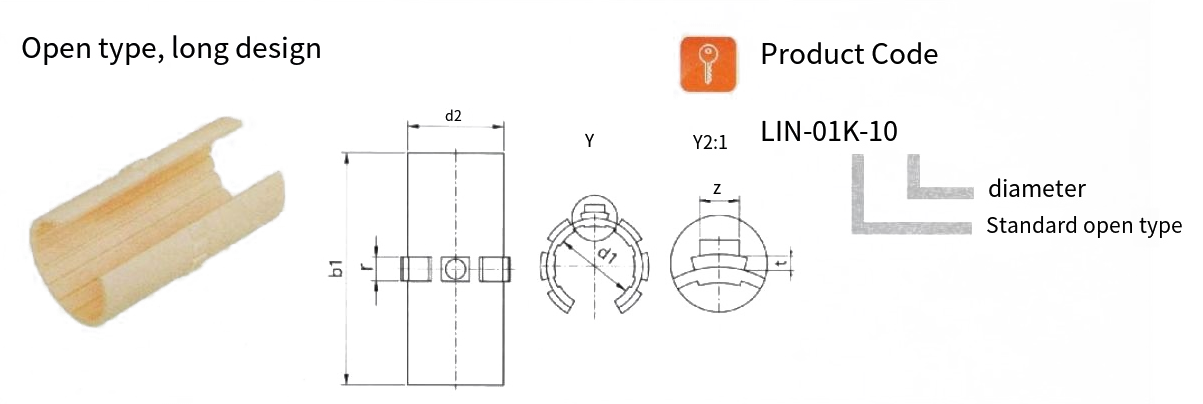

제품 코드	d1	관용	D2	b1	아르	티	와	무게 지
린-01-10	10	0.030 0.070	12	28	3	0.8	2.5	0.9
린-01-12	12	0.030 0.070	14	31	3	0.8	3	1.16
린-01-16	16	0.030 0.070	18	35	3.5	0.8	3.5	1.70
린-01-20	20	0.030 0.070	23	44	5	0.8	3.5	4.16
린-01-25	25	0.030 0.070	28	57	5	0.8	에이	6.98
린-01-30	30	0.040 0.085	34	67	5	0.8	4	12.35
LIN-01-40	40	0.040 0.065	44	79	6	1.3	5	20.18
LIN-01-50	50	0.050 0.100	55	99	7	1.3	6	38.60

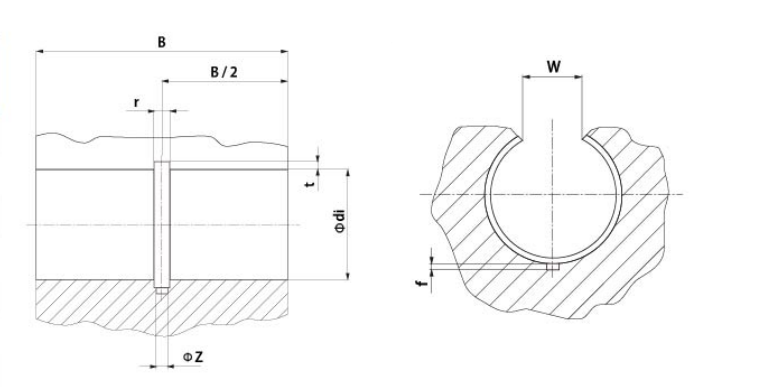

슬라이딩 필름 LN-01 베이스 홀 조립 도면 테스트
크기: mm

제품 코드	에이xis Φ	의 H7	비 h10	여 0.2	아르	티	에프	지
린-01-10	10	12	29	7.3	3	1.0	1.0	2.6
린-01-12	12	14	32	9	3	1.0	1.5	3.1
린-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
린-01-20	20	23	45	12	5	1.0	2.0	3.6
린-01-25	25	28	58	14.5	5	1.0	2.0	4.1
린-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

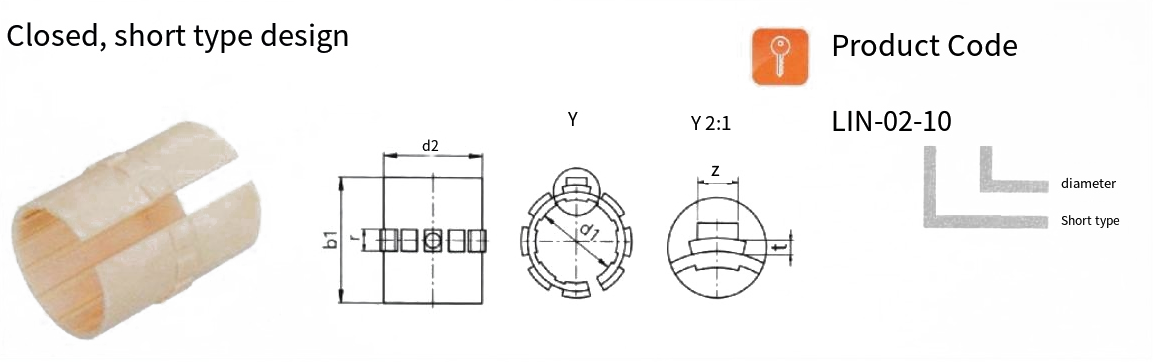

LIN 슬라이딩 필름

크기: mm

제품 코드	d1	공공 심부름	D2	b1	아르	티	지	F 최대값 역학 P=5MPa[N]	F 최대값 정적 상태 P=35MPa[N]	여eight g
린-02-10	10	0.030 0.070		25		0.8	2.5	650		1.02
린-02-12	12	0.030 0.070	14	27	3	0.8	3	840	5880	1.27
린-02-16	16	0.030 0.070	18	29	3.5	0.8	3.5	1200	8400	1.82
린-02-20	20	0.030 0.070	23	29	5	0.8	3.5	1500	10600	3.27
린-02-25	25	0.030 40.070	28	39	5	0.8	4	2500	17500	5.75
린-02-30	30	0.040 0.065	34	49	5	0.8	4	3750	26250	11.28
린-02-35	35	0.040 0.065	39	59	5	1.3	4	6000	42000	17.94
린-02-40	40	0.040 0.086	44	59	6	1.3	6	7200	50400	27.00
린-02-50	50	0.050 0.100	56	69	7	1.3	6	8750	61250	32.56

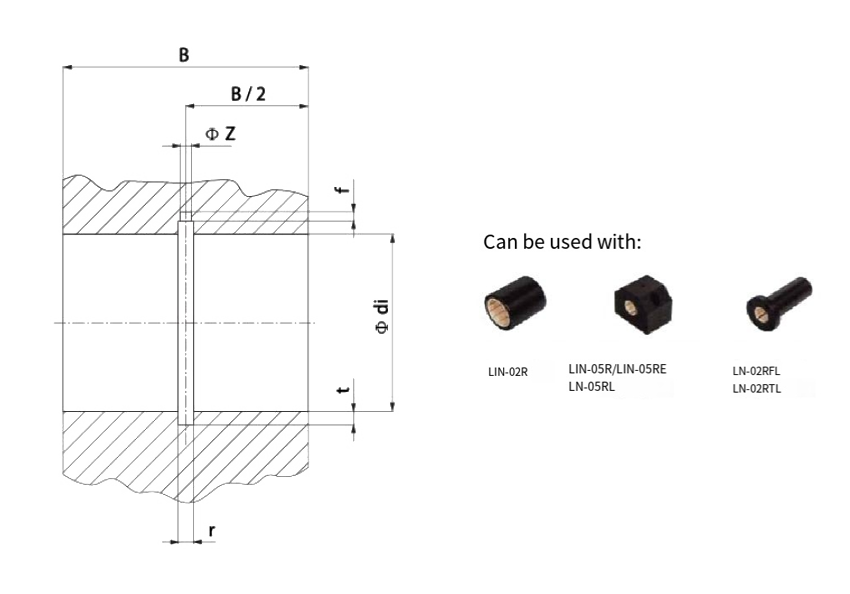

슬라이딩 필름 LN-02 베이스 홀 조립 도면 테스트
크기: mm

제품 코드	에이xle Φ	디 H7	비 h10	아르	티	에프	지
린-02-10	10	12	26	3	1.0	1.0	2.6
린-02-12	12	14	28	3	1.0	1.5	3.1
린-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
린-02-25	25	28	40	5	1.0	2.0	4.1
린-02-30	30	34	50	5	1.0	2.0	4.1
린-02-35	35	39	60	6	1.5	2.5	5.1
린-02-40	40	44	60	7	1.5	2.5	6.1
린-02-50	50	55	70	7	1.5	2.5	6.1
